| • | EN-470-B Измеритель угла |
| • | EN-50425 Обжимка для поршневых колец |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снять распределительный вал выпускных клапанов. См. Замена распределительного вала впускных клапанов |
| 2. | Снять противовес коленчатого вала. См. Демонтаж балансира коленчатого вала |
| 3. | Установить коленвал в верхнюю мертвую точку рабочего хода поршня в цилиндре 1. |
| 4. | Отвернуть и УДАЛИТЬ В ОТХОДЫ 4 болта (3) крепления крышки шатунного подшипника на цилиндрах 2 и 3. |
| 5. | Снять 2 крышки (2) подшипников с цилиндров 2 и 3. |
| 6. | Снять 2 нижних шатунных подшипника (1) с цилиндров 2 и 3. |
| 7. | Нажать снизу вверх и извлечь 2 поршня в сборе с шатунами (1) из цилиндров 2 и 3. |
| 8. | Снять 2 верхних шатунных подшипника (2) с цилиндров 2 и 3. |
| 9. | Провернуть коленвал на 180° и установить его в верхнюю мертвую точку рабочего хода поршня в цилиндре 2. |
| 10. | Отвернуть и УДАЛИТЬ В ОТХОДЫ 4 болта (3) крепления крышки шатунного подшипника цилиндров 1 и 4. |
| 11. | Снять 2 крышки (2) шатунных подшипников с цилиндров 1 и 4. |
| 12. | Снять 2 нижних шатунных подшипника (1). |
| 13. | Нажать снизу вверх и извлечь 2 поршня в сборе с шатунами (1) из цилиндров 1 и 4. |
| 14. | Снять 2 верхних шатунных подшипника (2) с цилиндров 1 и 4. |

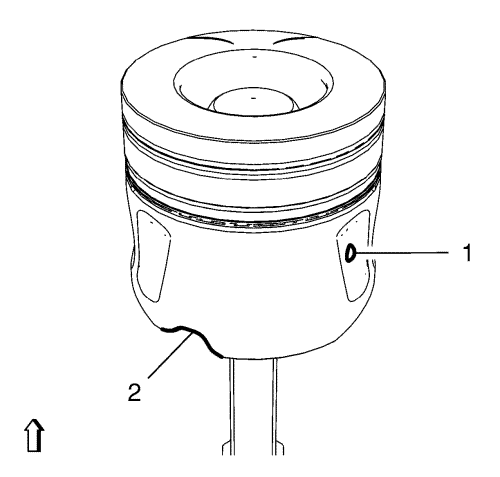

| Примечание: Точка (1) на юбке поршня должна быть обращена к стороне приводного ремня газораспределительного механизма, чтобы паз (2) для форсунки разбрызгивания масла на поршень располагался в надлежащем положении. |
| 1. | Замки НОВЫХ поршневых колец должны быть смещены один относительно другого на угол 120°. |
| 2. | Нанести на все поршни, стенки отверстий цилиндров и на компрессор EN-50425 моторное масло. |
| 3. | Установить коленвал в верхнюю мертвую точку рабочего хода поршня в цилиндре 2. |

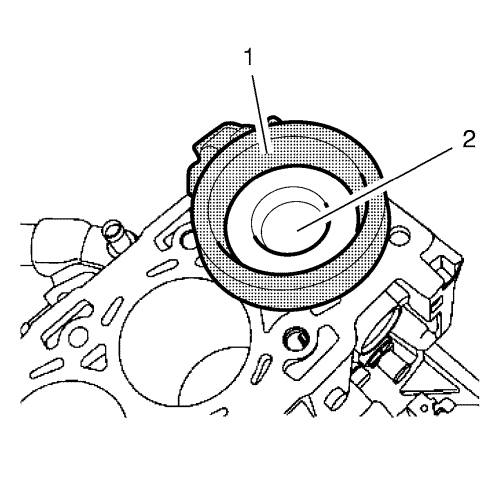

| 4. | Использовать компрессор EN-50425 (1), как показано выше на рисунке. |
| Примечание: При использовании бывших в употреблении поршней, шатунов и крышек шатунных подшипников, их следует устанавливать в первоначальные положения. |
| 5. | Установить 2 НОВЫХ поршня в сборе с НОВЫМИ шатунами (1) и НОВЫМИ верхними вкладышами (2) шатунных подшипников в цилиндры 1 и 4. |
| 6. | Установить 2 крышки (2) шатунных подшипников с нижними вкладышами (1) в цилиндры 1 и 4. |
| Примечание: Болты (3) крепления крышек подшипников пока не затягивать. |
| 7. | Завернуть 4 НОВЫХ болта (3) крышки шатунного подшипника. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 8. | Затянуть 4 болта (3) крышки шатунного подшипника за 2 этапа. |
| 8.1 | Первый этап затяжки: затянуть с моментом затяжки 30 N·m (22 фунт-фута). |
| 8.2 | Второй этап затяжки: дополнительно затянуть на угол 70°, использовать измерительный прибор EN-470-B . |
| 9. | Провернуть коленвал на 180° и установить его в верхнюю мертвую точку рабочего хода поршня в цилиндре 1. |
| Примечание: При использовании бывших в употреблении поршней, шатунов и крышек шатунных подшипников, их следует устанавливать в первоначальные положения. |
| 10. | Установить 2 НОВЫХ поршня в сборе с НОВЫМИ шатунами (1) и НОВЫМИ верхними вкладышами (2) шатунных подшипников в цилиндры 2 и 3. |
| 11. | Установить 2 НОВЫЕ крышки (2) шатунных подшипников с НОВЫМИ нижними вкладышами (1) в цилиндры 2 и 3. |
| Примечание: Болты (3) крепления крышек подшипников пока не затягивать. |
| 12. | Завернуть 4 НОВЫХ болта (3) крышки шатунного подшипника. |
| 13. | Затянуть 4 болта (3) крышки шатунного подшипника за 2 этапа. |
| 13.1 | Первый этап затяжки: затянуть с моментом затяжки 30 N·m (22 фунт-фута). |
| 13.2 | Второй этап затяжки: дополнительно затянуть на угол 70°, использовать измерительный прибор EN-470-B . |
| 14. | Установить противовес коленчатого вала. См. Установка балансира коленчатого вала |
| 15. | Установить распределительный вал впускных клапанов. См. Замена распределительного вала впускных клапанов |
