Замена успокоителя цепи газораспределительного механизма
EN-49073
Штифт натяжителя цепи газораспределительного механизма
Эквивалентные местные инструменты см. Специальный инструмент
Процедура демонтажа
|
Примечание:
Следует избегать перескакивания цепи газораспределительного механизма на зубьях шестерен.
|
| 2.

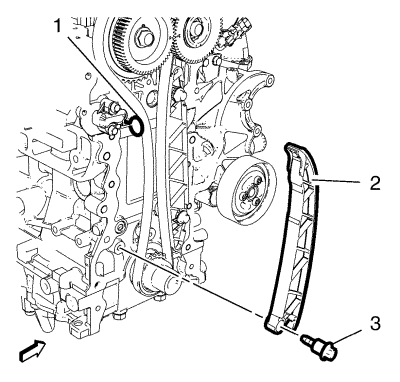

| Натяжение натяжителя цепи газораспределительного механизма. Зафиксировать натяжитель штифтом EN-49073 (1). |
| 3.
| Отвернуть болт (3) успокоителя цепи газораспределительного механизма. |
| 4.
| Снять успокоитель (2) цепи газораспределительного механизма. |
Процедура установки
| 1.
| Нанести защитное средство на болт (3) успокоителя цепи газораспределительного механизма. |
|
Примечание:
Следует избегать перескакивания цепи газораспределительного механизма на зубьях шестерен.
|
| 2.
| Установить успокоитель (2) цепи газораспределительного механизма. |
| 3.
| Завернуть болт (3) успокоителя цепи газораспределительного механизма и затянуть его с моментом затяжки 25 N·m (18 фунт-футов). |
| 4.
| Снять натяжитель EN-49073 (1). |
| 5.
| Провернуть коленвал двигателя на 2 оборота по часовой стрелке. |
| 6.
| Установить коленчатый вал двигателя в положение 90° за верхней мертвой точкой рабочего хода поршня в цилиндре 1 и проверить нижеперечисленные условия: |
| | • | Стрелка на шестерне (1) распредвала впускных клапанов должна быть совмещена со стрелкой на шестерне (2) распредвала выпускных клапанов. |
| | • | Паз на звездочке (4) распредвала должен быть совмещен с меткой на блоке цилиндров (3). |
