Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять переднюю крышку двигателя. См. Замена передней крышки двигателя |
| Примечание: Следует избегать перескакивания цепи газораспределительного механизма на зубьях шестерен. |

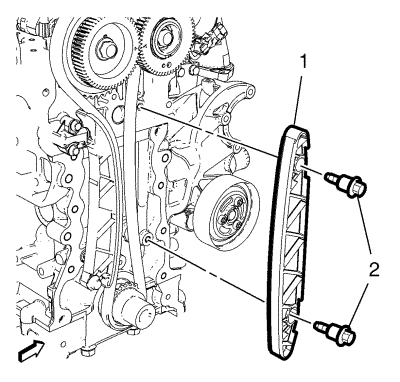

| 2. | Отвернуть 2 болта (2) направляющей цепи газораспределительного механизма. |
| 3. | Снимите направляющую цепи привода ГРМ (1). |
| 1. | Нанести защитное средство на 2 болта (2) направляющей цепи газораспределительного механизма. |
| Примечание: Следует избегать перескакивания цепи газораспределительного механизма на зубьях шестерен. |
| 2. | Установить башмак (1) успокоителя цепи. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 3. | Завернуть 2 болта (2) крепления направляющей цепи газораспределительного механизма и затянуть их с моментом затяжки 25 N·m (18 фунт-футов). |
| 4. | Провернуть коленвал двигателя на 2 оборота по часовой стрелке. |
| 5. | Установить коленчатый вал двигателя в положение 90° за верхней мертвой точкой рабочего хода поршня в цилиндре 1 и проверить нижеперечисленные условия: |
| • | Стрелка на шестерне (1) распредвала впускных клапанов должна быть совмещена со стрелкой на шестерне (2) распредвала выпускных клапанов. |
| • | Паз на звездочке (4) распредвала должен быть совмещен с меткой на блоке цилиндров (3). |
| 6. | Установите переднюю крышку двигателя. См. Замена передней крышки двигателя |
