Информация по обслуживанию

Orlando

Промывка

Специальный инструмент

•	BO 42220 Универсальная лампа обнаружения течи напряжением 12 В

•	GE 41447 Картридж с красящей присадкой для кондиционера с хладагентом R-134A (24)

•	GE 45268 Комплект переходника для промывки системы кондиционирования

Аналогичные местные инструменты описаны в Специальный инструмент .

Примечание: Промывка с помощью установки ACR 2000 не предназначена для удаления металлической стружки из системы кондиционирования.

Промывка предназначена для удаления следующих веществ:

•	Загрязненное полиалкиленгликолевое масло

•	Осушителя (после поломки пакета с осушителем)

•	Излишнее количество полиалкиленгликолевого масла

•	Примеси в хладагенте

Схема прямой промывки

Примечание: Использовать прямоточную промывку рекомендуется в случаях загрязнения хладагента или полиалкиленгликолевого масла.

Примечание: Осмотреть и смазать уплотнительные кольца
переходника GE-45268
. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера

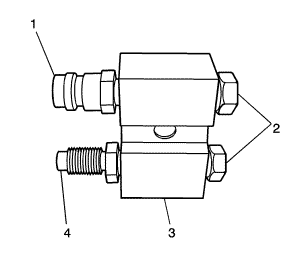

1.	Установить оба уплотнительных кольца GE-45268-9 на переходник GE-45268-10.

2.	Установить уплотнительное кольцо GE-45268-8 на всасывающий патрубок переходника GE-45268-10.

3.	Установить уплотнительное кольцо GE-45268-7 на нагнетательный патрубок переходника GE-45268-10.

Схема обратной промывки

Примечание:

•	Использовать промывку с обратным направлением потока рекомендуется в случаях поломки пакета с осушителем. После промывки системы кондиционирования замените конденсатор/ресивер-осушитель в сборе и выполните описанные ниже действия:

•	Осмотреть и смазать уплотнительные кольца переходника GE-45268 . См. Замена уплотнительного кольца круглого сечения воздушного кондиционера

1.	Установить оба уплотнительных кольца GE-45268-9 на переходник GE-45268-10.

2.	Установить уплотнительное кольцо GE-45268-8 на всасывающий патрубок переходника GE-45268-10.

3.	Установить уплотнительное кольцо GE-45268-7 на нагнетательный патрубок переходника GE-45268-10.

Порядок промывки

Примечание: При высокой температуре двигателя или атмосферного воздуха время удаления хладагента из системы кондиционирования в ходе ее промывки сокращается.

1.	Восстановить хладагент. См. Восстановление и замена хладагента .

2.	Снимите терморасширительный клапан. См. Терморасширительный клапан испарителя кондиционера воздуха Замена .

3.	Установить шпильку терморасширительного клапана (TXV) на переходник GE-45268-115 .

4.	Установите новые уплотнительные шайбы на сердечник испарителя. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера .

5.	Установить переходник GE-45268-115 на место установки терморасширительного клапана (TXV).

Осторожно: См. Предупреждение о крепежных деталях .

6.	Установить болты крепления TXV и затянуть их с моментом 15 N·m (11 фунт-дюймов).

7.	Установите новые шайбы на линию тока жидкости и отсасывающий шланг. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера .

8.	Подключить линию тока жидкости и отсасывающий шланг к переходнику GE-45268-115 .

9.	Установить гайку блока TXV и затянуть с моментом 19 N·m (14 фунт-дюймов).

10.	Демонтируйте компрессор кондиционера. См. Замена компрессора кондиционирования воздуха : 2.4 л. LAF → LNP → 1.6L LDE и 1.8L 2H0 .

11.	Снимите фильтр хладагента (1). См. Замена влагопоглотителя в хладагенте кондиционера .

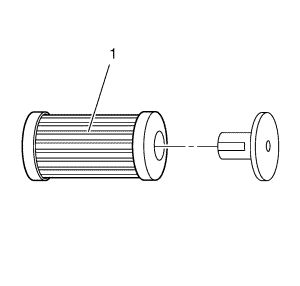

Примечание: Фильтр в
переходнике GE-45628-1
подлежит обслуживанию. Снимите и выбросьте запорный клапан фильтра.

12.	Проведите обслуживание фильтра перед каждой промывкой.

Примечание: Убедитесь, что всасывающий и нагнетательный патрубки на J 45268-10 соответствуют всасывающему и нагнетательному патрубкам на шланге компрессора.

13.

Установите новые уплотнительные шайбы на шланг компрессора и конденсатора. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера . Убедиться, что всасывающий и нагнетательный патрубки на переходнике GE-45268-10 соответствуют всасывающему и нагнетательному патрубкам на шлангах компрессора и конденсатора.

14.	Установить на шланг, соединяющий компрессор с конденсатором, переходник для фильтра GE-45268-10 .

15.	Подключить фильтр GE-45268-1 к переходнику J 45268-7.

16.	Подключить синий шланг установки для заправки кондиционера к переходнику GE-45268 .

17.	Подключить красный шланг установки для заправки кондиционера к переходнику GE-45268 .

18.	Отсоединить синий шланг, соединяющий установку для заправки кондиционера с переходником GE-45268-1 .

19.	Отсоединить переходник GE-45268-1 от переходника GE-45268-10.

20.	Снять со шланга, соединяющего компрессор с конденсатором, переходник GE-45268-10 .

Примечание: В результате промывки из системы кондиционирования будет удалено все полиалкиленгликолевое масло. В систему кондиционирования следует заправить необходимое количество полиалкиленгликолевого масла.

21.	При установке на место демонтированного компрессора кондиционера необходимо выполнить Балансировка масла в компрессоре кондиционера .

Примечание: В результате промывки из системы кондиционирования будет удален краситель для выявления утечек в системе.

22.	Установите компрессор кондиционера на место. См. Замена компрессора кондиционирования воздуха : 2.4 л. LAF → LNP → 1.6L LDE и 1.8L 2H0 .

23.	Установите новый фильтр хладагента. См. Замена влагопоглотителя в хладагенте кондиционера .

24.	Скрутите гайку крепления блока терморасширительного клапана.

25.	Отсоединить линию тока жидкости и отсасывающий шланг от переходника GE-45268-115 .

26.	Выкрутить болты терморасширительного клапана (TXV), крепящие переходник GE-45268-115 .

27.	Снять переходник GE-45268-115 .

28.	Проверьте терморасширительный клапан на наличие мусора. Очистите или замените по необходимости.

29.	Установите терморасширительный клапан. См. Терморасширительный клапан испарителя кондиционера воздуха Замена .

30.	Очистите и заправьте систему кондиционирования. См. Восстановление и замена хладагента .

31.	Проверить фитинги на наличие подтеканий с помощью лампы BO 42220 .
