Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 2. | Снять изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 3. | Опорожните систему охлаждения. См. Система охлаждения Слив и заправка |
| 4. | Снять передний и задний выпускные воздуховоды воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена |
| 5. | Снять выхлопной сажевый фильтр. См. Сажевый фильтр выхлопной системы Замена : 2.0L дизельный LNP |
| 6. | Отвернуть 2 гайки (1) впускного шланга охладителя нагнетаемого воздуха. |
| 7. | Снять впускной шланг (3) охладителя нагнетаемого воздуха с турбокомпрессора и снять прокладку (2). |
| 8. | Подвесить впускной шланг (3) охладителя нагнетаемого воздуха сбоку. |

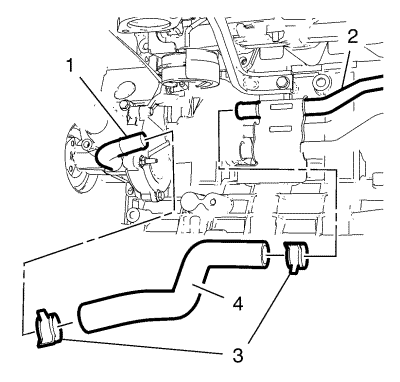

| 9. | Снять 2 хомута (3) со впускного шланга насоса охлаждающей жидкости. |
| 10. | Отсоединить впускной шланг (4) насоса охлаждающей жидкости от перепускной трубки (2) термостата и от впускной трубки (1) насоса охлаждающей жидкости. |
| 1. | Подсоединить впускной шланг (4) насоса охлаждающей жидкости к перепускной трубке (2) термостата и к впускной трубке (1) насоса охлаждающей жидкости. |
| 2. | Установить 2 хомута (3) на впускной шланг насоса охлаждающей жидкости. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 3. | Подсоединить впускной шланг (3) охладителя нагнетаемого воздуха с НОВОЙ прокладкой (2) к турбокомпрессору. |
| 4. | Завернуть 2 гайки (1) впускного шланга охладителя нагнетаемого воздуха и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 5. | Установить выхлопной сажевый фильтр. См. Сажевый фильтр выхлопной системы Замена : 2.0L дизельный LNP |
| 6. | Установить изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 7. | Установить передний и задний выпускные воздуховоды воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена |
| 8. | Заправьте систему охлаждения. См. Система охлаждения Слив и заправка |
| 9. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
