Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 3. | Отсоединить возвратный топливный шланг (2) топливных форсунок от клапана принудительной вентиляции картера. |
| 4. | Освободить возвратный топливный шланг от 2 фиксирующих зажимов. |
| 5. | Снять возвратный топливный шланг (1) с топливного насоса высокого давления (2) и с топливных форсунок (3). |
| 6. | Снять возвратный топливный шланг (1) топливных форсунок. |

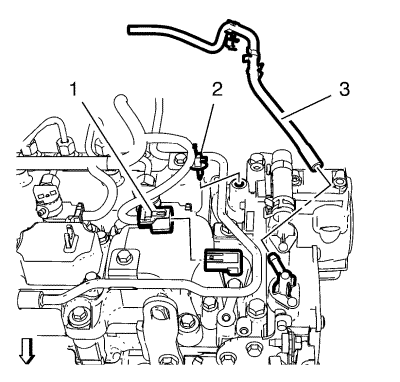

| 7. | Освободить и отсоединить вакуумный шланг (3) от вакуумного насоса. |
| 8. | Отсоединить разъем (1) жгута проводов датчика положения распределительного вала. |
| 9. | Освободить фиксирующий зажим (2) жгута проводов датчика положения распределительного вала, оставить жгут проводов свободно свисать. |
| 10. | Отвернуть полый болт (3) от турбокомпрессора. |
| 11. | Снять зажим (1) с возвратной передней трубки (2) охлаждающей жидкости турбокомпрессора. |
| 12. | Снять возвратную переднюю трубку (2) охлаждающей жидкости турбокомпрессора. |
| 13. | Снять зажим (4) с возвратной задней трубки (2) охлаждающей жидкости турбокомпрессора. |
| 14. | Отвернуть 2 болта (3) от крышки распределительного вала. |
| 15. | Снять возвратную заднюю трубку (2) охлаждающей жидкости турбокомпрессора. |
| 1. | Установить возвратную заднюю трубку (2) охлаждающей жидкости турбокомпрессора. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть 2 болта (3) кронштейна возвратной трубки охлаждающей жидкости турбокомпрессора и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 3. | Прикрепить два зажима (1, 4) к возвратной задней трубке (2) охлаждающей жидкости турбокомпрессора. |
| 4. | Установить возвратную трубку (2) охлаждающей жидкости турбокомпрессора. |
| 5. | Завернуть полый болт (3) возвратной трубки охлаждающей жидкости (2) турбокомпрессора с НОВОЙ прокладкой и затянуть его с моментом затяжки 32 N·m (24 фунт-футов). |
| 6. | Прикрепить зажим (1) к возвратной трубке (2) охлаждающей жидкости турбокомпрессора. |
| 7. | Прикрепить фиксирующий зажим (2) жгута проводов датчика положения распределительного вала. |
| 8. | Подсоединить разъем (1) жгута проводов датчика положения распределительного вала. |
| 9. | Подсоединить вакуумный шланг (3) к вакуумному насосу и прикрепить его к фиксатору вакуумного шланга. |
| 10. | Установить возвратный топливный шланг (1) топливных форсунок на топливный насос высокого давления (2) и на топливные форсунки (3). |
| 11. | Прикрепить возвратный топливный шланг к 2 фиксирующим зажимам. |
| 12. | Подсоединить возвратный топливный шланг (2) топливных форсунок к клапану принудительной вентиляции картера. |
| 13. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 14. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
