Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
|
Предупреждение:
См. Предупреждение об обслуживании выпускной системы |
| 2. | Снять термозащитный щиток турбонагнетателя. См. Замена термозащитного щитка турбонагнетателя |
| 3. | Снять выхлопной сажевый фильтр. См. Сажевый фильтр выхлопной системы Замена : 2.0L дизельный LNP |
| 4. | Отвернуть 2 болта (1) крепления кронштейна турбокомпрессора от турбокомпрессора и блока цилиндров. |
| 5. | Снять кронштейн (2) турбонагнетателя. |

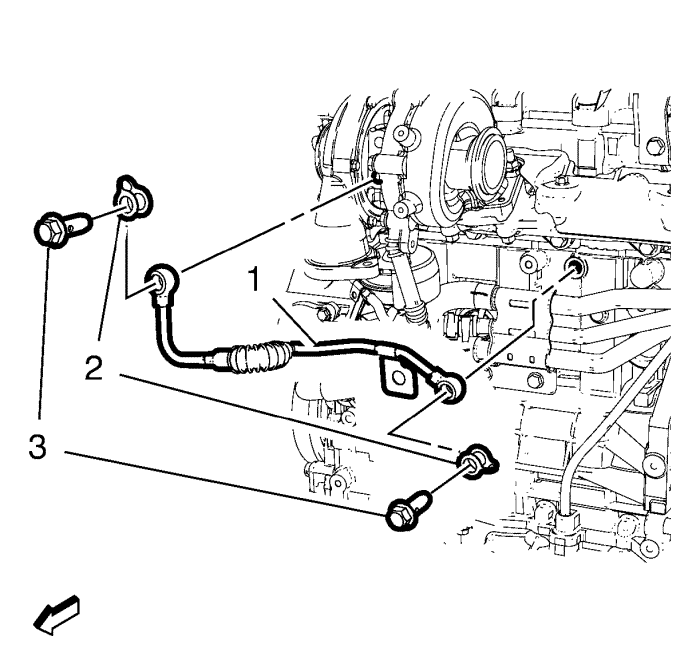

| 6. | Отвернуть 2 полых болта (3) от турбокомпрессора и блока цилиндров. |
| 7. | Снять трубку (1) подачи охлаждающей жидкости в турбокомпрессор. |
| 8. | Снять 2 прокладки (2) трубки подвода охлаждающей жидкости турбокомпрессора. |
| 1. | Установить трубку подвода охлаждающей жидкости (1) турбокомпрессора с НОВЫМИ прокладками (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть 2 полых болта (3) трубки подвода охлаждающей жидкости (1) турбокомпрессора и затянуть их с моментом затяжки 32 N·m (24 фунт-футов). |
| 3. | Установить крепление (2) турбокомпрессора. |
| 4. | Привернуть 2 болта (1) к кронштейну турбокомпрессора (2) и затянуть их с моментом затяжки 25 N·m (18 фунт-футов). |
| 5. | Установить выхлопной сажевый фильтр. См. Сажевый фильтр выхлопной системы Замена : 2.0L дизельный LNP |
| 6. | Установить термозащитный щиток турбонагнетателя. См. Замена термозащитного щитка турбонагнетателя |
| 7. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
