Orlando |
||||||||
|
|
|
|||||||
| 1. | Восстановить хладагент. См. Восстановление и замена хладагента |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 3. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 4. | Снять передний и задний выпускные воздуховоды воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена |
| 5. | Снять изоляцию двигательного отсека. См. Замена изолятора переднего отсека |
| 6. | Опорожните систему охлаждения. См. Система охлаждения Слив и заправка |
| 7. | Снять компрессор кондиционера. См. Замена компрессора кондиционирования воздуха : 2.4 л. LAF → LNP → 1.6L LDE и 1.8L 2H0 |
| 8. | Снимите насос рулевого управления с сервоусилителем. См. Насос усилителя рулевого управления, замена : 2.0L дизельный LNP → 1.6L LDE и 1.8L 2H0 |
| 9. | Снять выхлопной сажевый фильтр. См. Сажевый фильтр выхлопной системы Замена : 2.0L дизельный LNP |
| 10. | Отвернуть 2 гайки (1) впускного шланга охладителя нагнетаемого воздуха. |
| 11. | Снять впускной шланг (3) охладителя нагнетаемого воздуха с турбокомпрессора и снять прокладку (2). |
| 12. | Подвесить впускной шланг (3) охладителя нагнетаемого воздуха сбоку. |
| 13. | Снимите выпускной шланг радиатора. См. Выпускной шланг радиатора, замена : 1.8L 2H0 → 2.0L дизельный LNP → LAF |
| 14. | Открутить 2 болта корпуса термостата (4). |
| 15. | Снять корпус термостата (3). |
| 16. | Снять термостат (2). |
| 17. | Снять уплотнительное кольцо (1) термостата. |

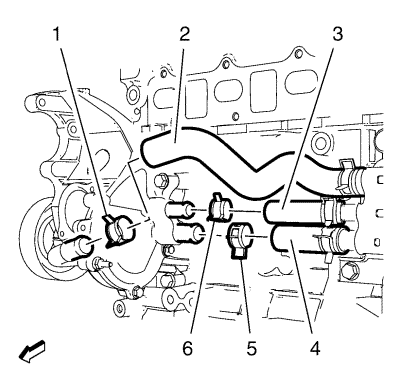

| 18. | Снять хомут (1) и впускной шланг (2) с насоса охлаждающей жидкости. |
| 19. | Снять хомут (6) и перепускной шланг (3) термостата. |
| 20. | Снять хомут (5) и впускной шланг (4) охлаждающей жидкости двигателя. |
| 21. | Снять узел водяного насоса. См. Замена шкива насоса охлаждающей жидкости : 2.0L дизельный LNP → LDE, LXV, 2H0, LUW и LFH |

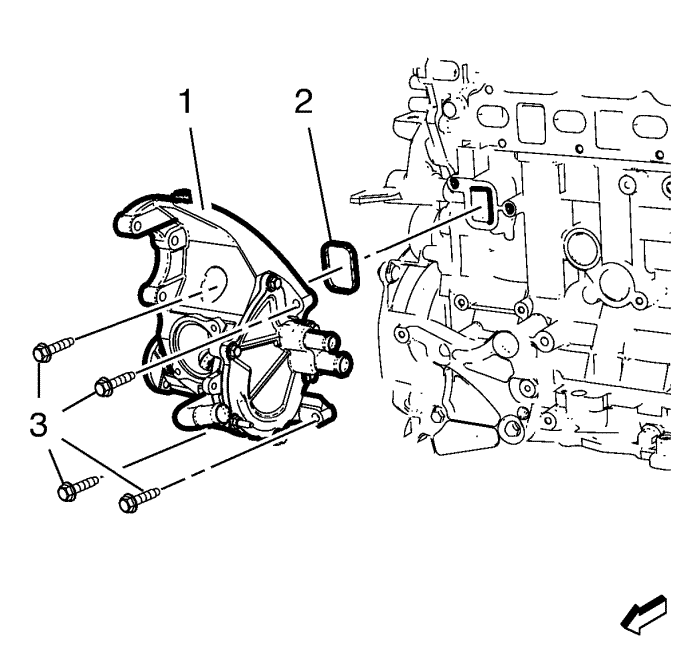

| 22. | Открутить 4 болтов (3) водяного насоса. |
| 23. | Снять узел водяного насоса (1). |
| 24. | Снять узел водяного насоса (2). |
| 1. | Очистить уплотнительные поверхности. |
| 2. | Установить насос охлаждающей жидкости (1) с НОВОЙ прокладкой (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 3. | Установите 4 болта насоса охлаждающей жидкости (3) и затяните их до 25 N·m (18 фунт-футов). |
| 4. | Установить шкив насоса охлаждающей жидкости. См. Замена шкива насоса охлаждающей жидкости : 2.0L дизельный LNP → LDE, LXV, 2H0, LUW и LFH |
| 5. | Подсоединить впускной шланг (4) охлаждающей жидкости двигателя и установить хомут (5). |
| 6. | Подсоединить перепускной шланг (3) термостата и установить хомут (6). |
| 7. | Подсоединить впускной шланг (2) насоса охлаждающей жидкости двигателя и установить хомут (1). |
| 8. | Установить термостат (2) вместе с НОВЫМ уплотнительным кольцом (1) термостата. |
| 9. | Установите уплотнение корпуса термостата (3). |
| 10. | Завернуть 2 болта (4) корпуса термостата и затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов). |
| 11. | Подсоединить впускной шланг (3) охладителя нагнетаемого воздуха с НОВОЙ прокладкой (2) к турбокомпрессору. |
| 12. | Завернуть 2 гайки (1) впускного шланга охладителя нагнетаемого воздуха и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 13. | Установить выхлопной сажевый фильтр. См. Сажевый фильтр выхлопной системы Замена : 2.0L дизельный LNP |
| 14. | Установите насос рулевого управления с гидроусилителем. См. Насос усилителя рулевого управления, замена : 2.0L дизельный LNP → 1.6L LDE и 1.8L 2H0 |
| 15. | Установить компрессор воздушного кондиционера. См. Замена компрессора кондиционирования воздуха : 2.4 л. LAF → LNP → 1.6L LDE и 1.8L 2H0 |
| 16. | Установить звукоизолятор моторного отсека. См. Замена изолятора переднего отсека |
| 17. | Опустить автомобиль. |
| 18. | Заправьте систему охлаждения. См. Система охлаждения Слив и заправка |
| 19. | Установить передний и задний выпускные воздуховоды воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена |
| 20. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 21. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 22. | Заправить хладагент. См. Восстановление и замена хладагента |
