Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 2. | Снять трубку подвода топлива к топливным форсункам между топливным насосом высокого давления и трубой топливного распределителя. См. Замена подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе |
| 3. | Снять трубку подвода топлива к топливным форсункам между трубой топливного распределителя и топливными форсунками. См. Замена трубки подвода топлива к топливной форсунке - От трубы топливного распределителя до топливной форсунки |
| 4. | Установить на все соединения заглушки EN-50434 . |

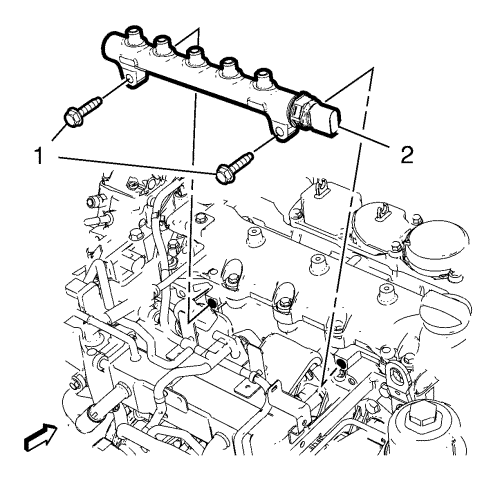

| 5. | Отвернуть 2 болта (1) крепления трубы топливного распределителя топливных форсунок. |
| 6. | Снимите топливную рампу (2). |
| 1. | Установите топливную рампу (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть 2 болта крепления трубы топливного распределителя топливных форсунок и затянуть их с моментом затяжки 25 N·m (18 фунт-футов). |
| 3. | Снять заглушки EN-50434 . |
| 4. | Установить трубку подвода топлива к топливным форсункам между трубой топливного распределителя и топливными форсунками. См. Замена трубки подвода топлива к топливной форсунке - От трубы топливного распределителя до топливной форсунки |
| 5. | Установить трубку подвода топлива к топливным форсункам между топливным насосом высокого давления и трубой топливного распределителя. См. Замена подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе |
| 6. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
