Orlando |
||||||||
|
|
|
|||||||
| 1. | Снимите аккумулятор. См. Аккумуляторная батарея Замена : Бензиновый → Дизель . |
| 2. | Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова . |
| 3. | Снимите крышку верхней консольной части приборной панели. См. Замена крышки верхней консольной части приборной панели . |
| Примечание: НЕ отсоединять шланги охлаждающей жидкости двигателя. |
| 4. | Снять зажим (2) расширительного бачка радиатора. |
| 5. | Снимите расширительный бачок радиатора (1). |
| Отвести расширительный бачок (1) радиатора в сторону. |

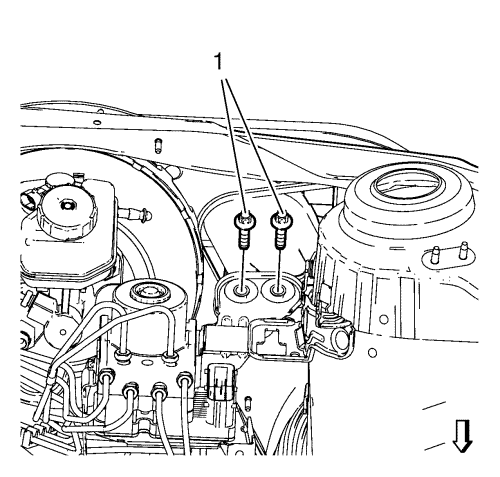

| 6. | Снять болты (1) кронштейна BPMV. |

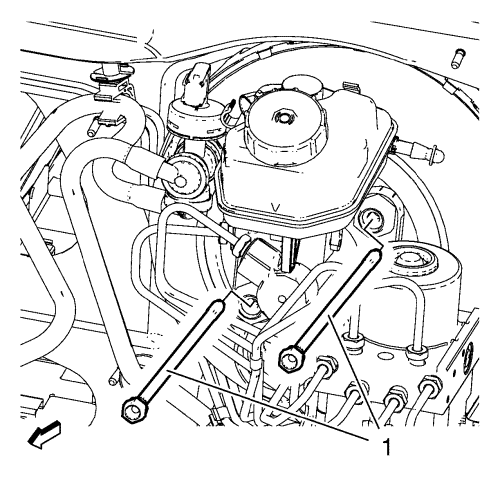

| 7. | Снять болты (1) тормозного усилителя. |
Примечание:
|
| 8. | Потянуть тормозной усилитель и BPMV в сборе вперед, чтобы получить доступ к гайкам (1) кронштейна педали тормоза. |

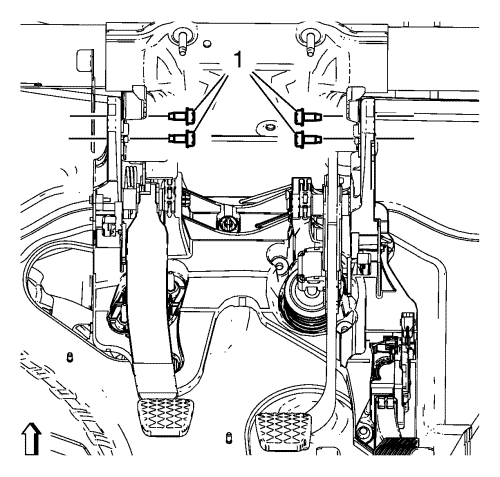

| 9. | Снять гайки (1) кронштейна педали тормоза. |
| 10. | Снять нижнюю декоративную крышку панели приборов. См. Замена крышки нижней декоративной подушки приборной панели . |
| 11. | Снимите верхнюю декоративную крышку рулевой колонки. См. Замена верхней декоративной крышки рулевой колонки . |
| 12. | Снимите нижнюю декоративную крышку рулевой колонки. См. Замена нижней декоративной крышки рулевой колонки . |
| 13. | Снять промежуточный рулевой вал. См. Замена промежуточного вала рулевой колонки . |
| 14. | Демонтировать рулевую колонку См. Замена рулевой колонки . |
| 15. | Отсоединить толкатель (1) педали тормоза от педали тормоза, слегка нажав на эту педаль. |
| 16. | Замените щелчковый разъем (1) между толкателем клапана тормозного усилителя и педалью тормоза на новую деталь. |

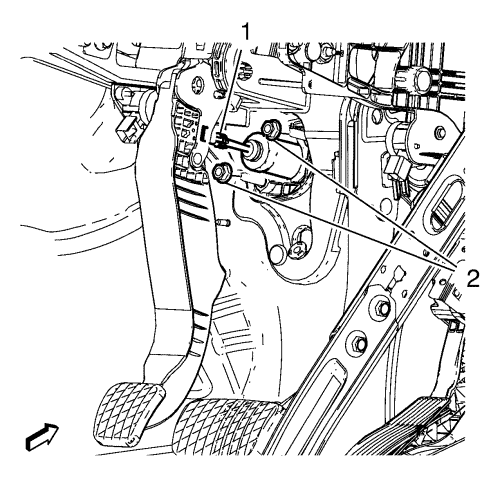

| 17. | Снять гайки (2) главного цилиндра сцепления с кронштейна педали, если она установлена. |
| 18. | Отсоединить толкатель (1) главного цилиндра сцепления от педали сцепления, если она установлена. |
| 19. | Извлечь болт (1) кронштейна педали тормоза из распорной поперечины. |
| 20. | Отделить жгут проводов от кронштейна педали. |
| 21. | Отсоедините электрические разъёмы. |

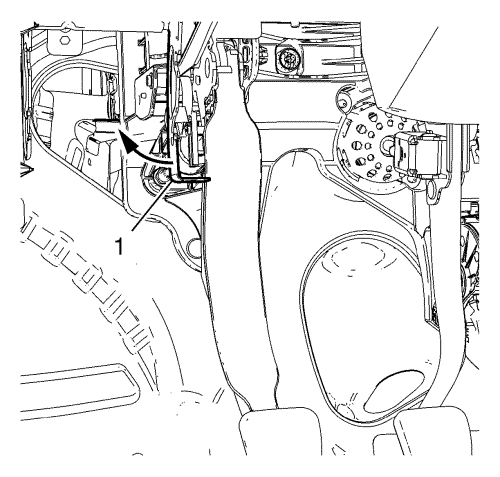

| 22. | Аккуратно отогните кронштейн крепления коробки предохранителей (1) в сторону для обеспечения доступа для демонтажа блока педали. |
| 23. | Снять с автомобиля педали тормоза, газа и сцепления в сборе. |
| 24. | Переместите детали, если это необходимо. |
| 1. | Установить на автомобиль педали тормоза, газа и сцепления в сборе. |
| 2. | Аккуратно пододвиньте кронштейн крепления коробки предохранителей (1) обратно на место. |
| 3. | Установить жгут проводов на кронштейн педали тормоза. |
| 4. | Присоедините электрические разъёмы. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 5. | Установить болты кронштейна педали тормоза и затянуть их с моментом 20 N·m (15 фунт-футов). |
| 6. | Подсоединить толкатель (1) главного цилиндра сцепления к педали сцепления, если она установлена. |
| 7. | Установить гайки (2) главного цилиндра сцепления на кронштейн педали, если она установлена, и затянуть их с моментом 18 N·m (13 фунт-футов). |
| 8. | Подсоединить толкатель (1) педали тормоза к педали тормоза. |
| 9. | Установить рулевую колонку. См. Замена рулевой колонки . |
| 10. | Установить промежуточный рулевой вал. См. Замена промежуточного вала рулевой колонки . |
| 11. | Установите нижнюю декоративную крышку рулевой колонки. См. Замена нижней декоративной крышки рулевой колонки . |
| 12. | Установите верхнюю декоративную крышку рулевой колонки. См. Замена верхней декоративной крышки рулевой колонки . |
| 13. | Установить нижнюю декоративную крышку панели приборов. См. Замена крышки нижней декоративной подушки приборной панели . |
Примечание:
|
| 14. | Потянуть тормозной усилитель и BPMV в сборе вперед, чтобы получить доступ к гайкам (1) кронштейна педали тормоза. |
| 15. | Установить гайки (1) кронштейна педали и затянуть их с моментом 20 N·m (15 фунт-футов). |
| 16. | Установить болты тормозного усилителя (1) и затянуть их с моментом 19 N·m (14 фунт-футов). |
| 17. | Ввернуть болты (1) кронштейна BPMV и затянуть их с моментом 20 N·m (15 фунт-футов). |
| Примечание: НЕ отсоединять шланги охлаждающей жидкости двигателя. |
| 18. | Установить расширительный бачок радиатора (1). |
| 19. | Установить зажим (2) расширительного бачка радиатора. |
| 20. | Установить крышку в проем верхней удлинительной передней панели. См. Замена крышки верхней консольной части приборной панели . |
| 21. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова . |
| 22. | Установить аккумуляторную батарею. См. Аккумуляторная батарея Замена : Бензиновый → Дизель . |
| 23. | Выполнить калибровку датчика положения педали тормоза. См. Калибровка датчика положения педали тормоза . |
