Замена накладки ударного бруса заднего бампера (Пайка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения .
Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение .
1. Деактивировать систему SIR. См. Включение и отключение SIR .
2. Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание .

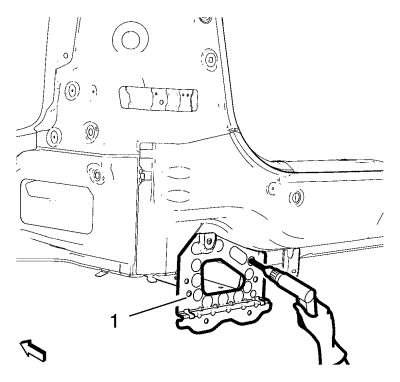

          2511691
6. Идентифицируйте и пометьте все нужные заводские сварные швы накладки ударного бруса заднего бампера (1).
7. Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.

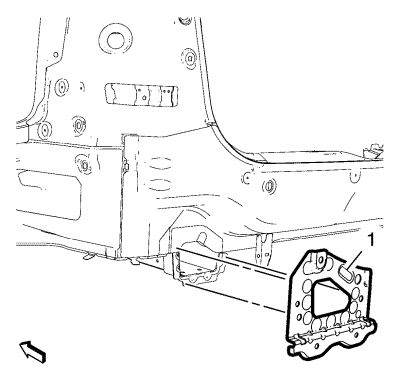

          2511692
8. Снимите накладку ударного бруса заднего бампера (1).

Процедура установки

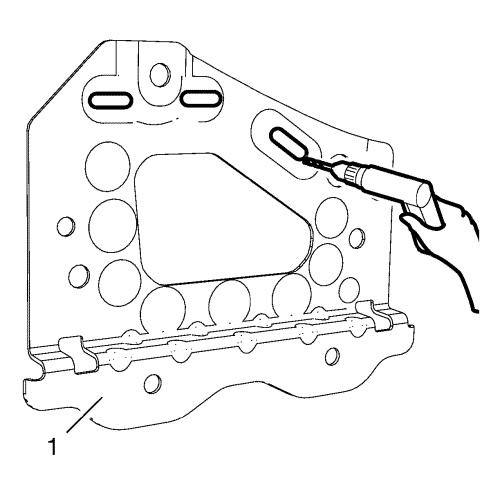

          2512649
1. Сделать прорези для пайки 6x20< >мм (4/16< >x< >12/16< >дюйма)< >вдоль кромок накладки ударного бруса заднего бампера (1), где нельзя применить точечную сварку.
2. Очистите и подготовьте контактные поверхности к точечной сварке и пайке.

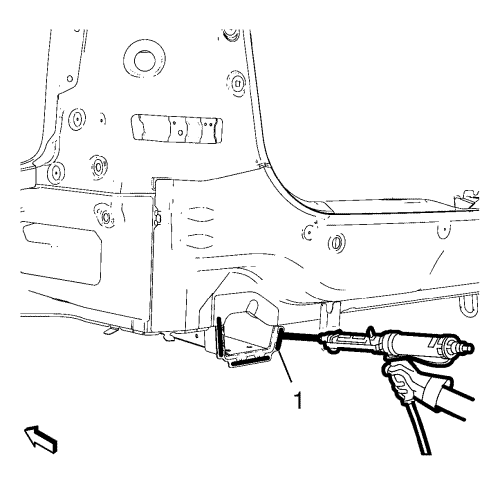

          2512648
3. Нанесите монтажный клей (1).

          2511692
4. Установите на автомобиль накладку (1) ударного бруса заднего бампера.
5. Проверьте подгонку накладки ударного бруса заднего бампера.
6. Закрепите накладку ударного бруса заднего бампера в нужном положении.

          2512650
7. Соответствующим образом припаяйте накладку (1) противоударного бруса заднего бампера.

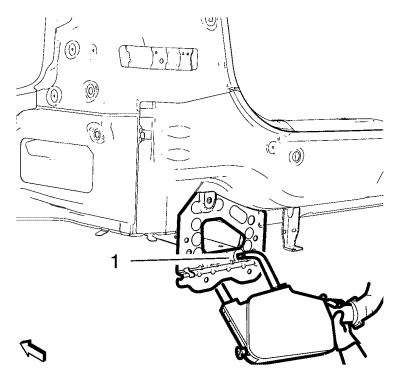

          2511695
8. Соответствующим образом точечно приварите накладку (1) противоударного бруса заднего бампера.
9. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
10. Покрасьте отремонтированный участок.
11. Установите на место все задействованные панели и детали.
12. Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
13. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
