Замена монтажной панели фары (Пайка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения .
Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение .
1. Деактивировать систему SIR. См. Включение и отключение SIR .
2. Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание .

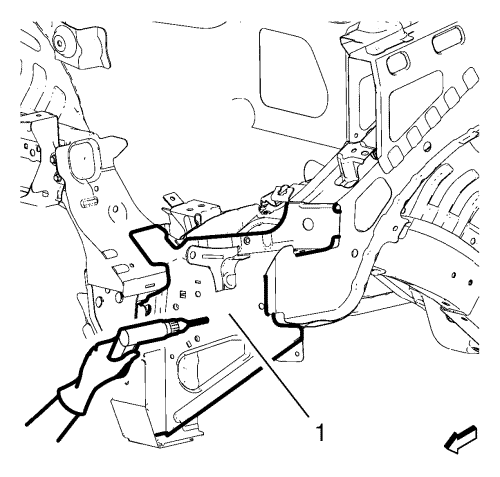

          2505556
6. Идентифицируйте и пометьте все нужные заводские сварные швы монтажной панели фары (1).
7. Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.

          2027239
8. Удалите клей (1) с помощью подходящего инструмента.

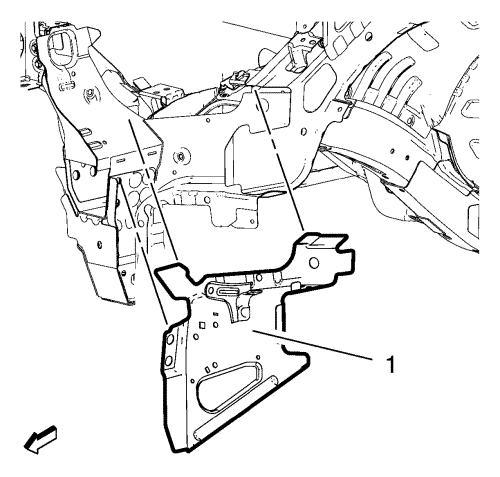

          2506183
9. Снять монтажную панель фары (1).

Процедура установки
1. Очистите и подготовьте контактные поверхности к точечной сварке.
2. В зонах, отмеченных на исходной панели, используйте клей.

          2506183
3. Установите на автомобиль монтажную панель (1) фары.
4. Проверьте подгонку монтажной панели фары.
5. Закрепите монтажную панель фары в нужном положении.

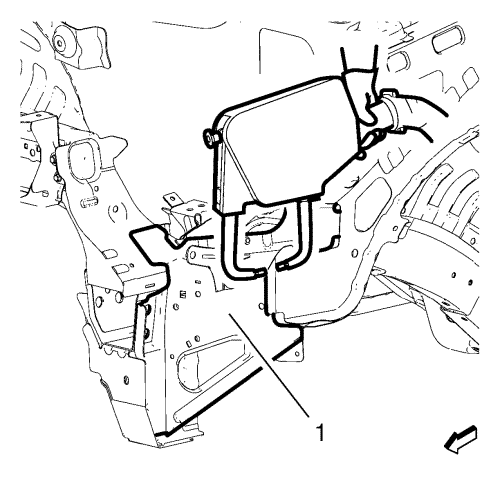

          2506186
6. Выполнить точечную сварку монтажной панели фары по месту (1).
7. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
8. Покрасьте отремонтированный участок.
9. Установите на место все задействованные панели и детали.
10. Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
11. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
