Orlando |
||||||||
|
|
|
|||||||
| • | BO-6392 Комплект гибочного инструмента |
| • | BO-6396 Щипцы для сварки |
Эквивалентные местные инструменты см. Специальный инструмент .
|
Предупреждение:
См. Допущенное оборудование для ремонта последствий столкновения . |
|
Предупреждение:
См. Классификация столкновений Предупреждение . |
|
Предупреждение:
См. Обращение со стеклом и листовым металлом Предупреждение . |
| 1. | Деактивировать систему SIR. См. Включение и отключение SIR . |
| 2. | Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 3. | Демонтируйте все задействованные панели и детали. |
| 4. | Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок. |
| 5. | При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание . |

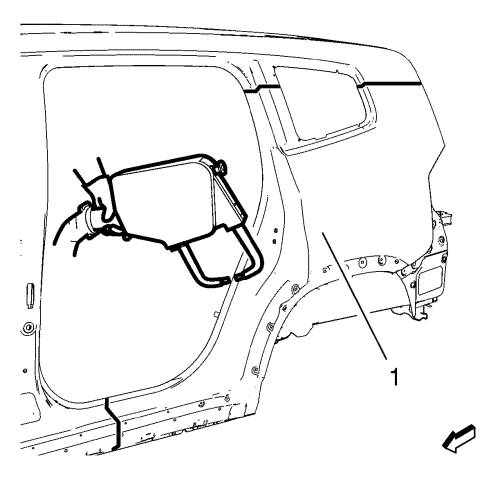

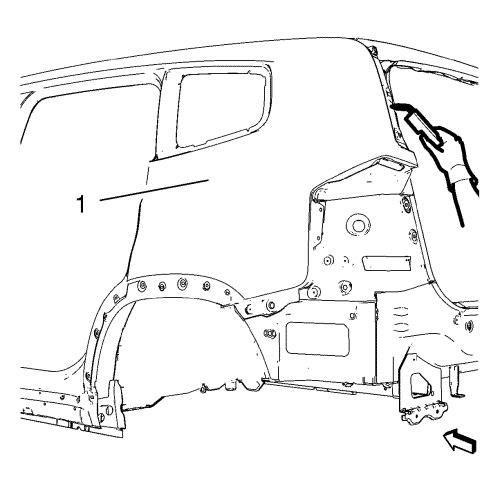

| 6. | Проведите линии отреза на внешней боковой панели (1). |

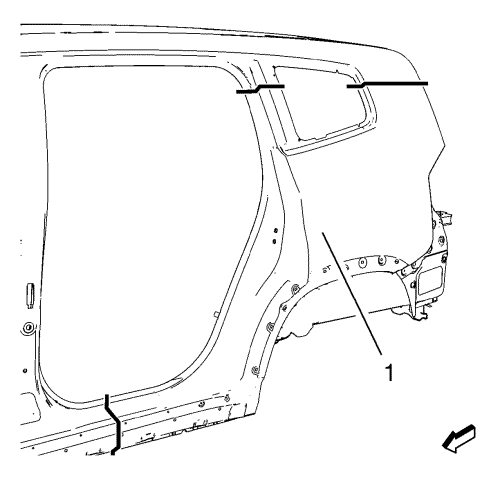

| 7. | Отрежьте панель задней боковой части кузова (1) там, где должно проходить сечение. |
| 8. | Откройте обшивку колесной арки наружной панели задней части кузова (1). |
| 9. | Идентифицируйте и пометьте все нужные заводские сварные швы на внешней задней панели (1). |

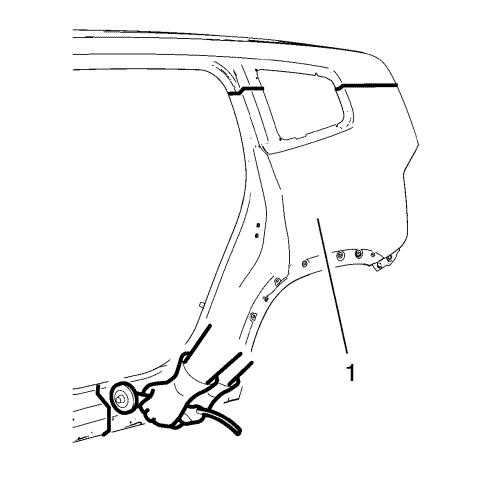

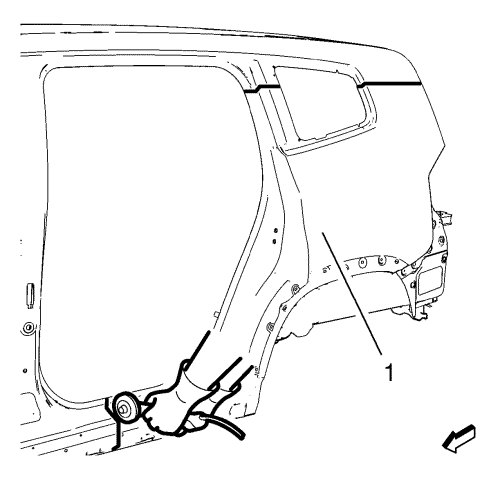

| 10. | Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание. |

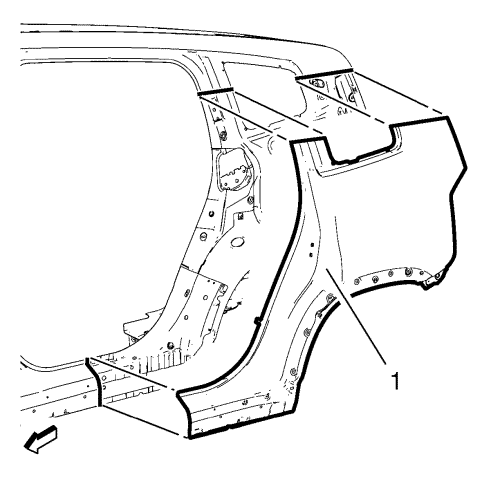

| 11. | Удалить поврежденную панель наружной четверти (1). |
| 1. | Отрезать части от наружной панели заднего крыла (1) по месту расположения для стыковки с оставшимися частями первоначальной панели. Секционный шов должны быть выровнен, чтобы обеспечить зазор в 1,5 раза превышающий толщину металла. |

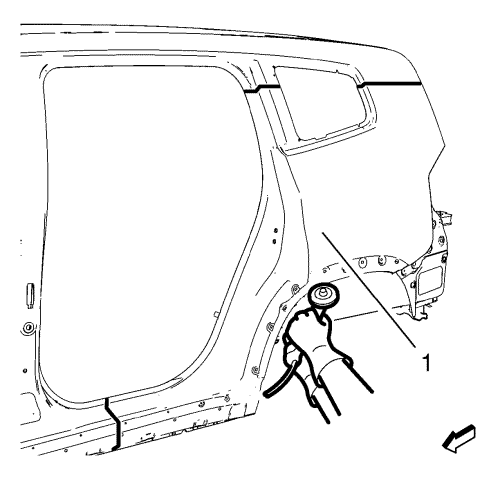

| 2. | Обработайте сопрягаемые поверхности по необходимости. |
| 3. | Выравняйте панель наружной четверти (внешнюю боковую панель). |

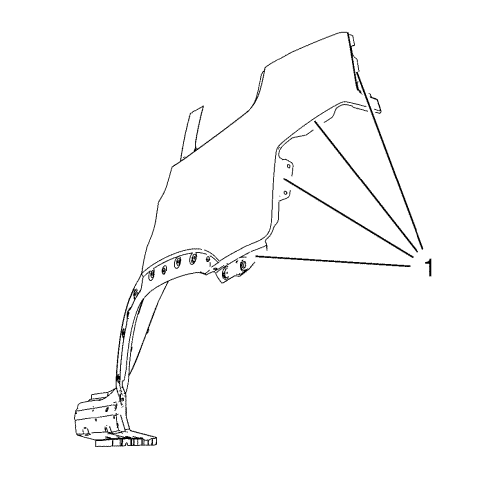

| 4. | Сделать прорези для пайки 6x20< >мм (4/16< >x< >12/16< >дюйма)< >вдоль кромок (1) четверти наружной панели, где невозможно применить точечную сварку, разнесенные через каждые < > 40< >мм< >(1< >½< >дюймов). |
| 5. | Очистите и подготовьте контактные поверхности к точечной сварке и пайке. |
| 6. | Используйте однокомпонентный уретановый клей (1) для ветрового стекла, как показано на исходной панели. |
| 7. | Нанесите монтажный клей (1). |
| 8. | Установите на автомобиль внешнюю боковую панель. |
| 9. | Проверьте установку наружной панели задней боковой части кузова. |
| 10. | Зафиксируйте наружную панель задней боковой части кузова в этом положении. |

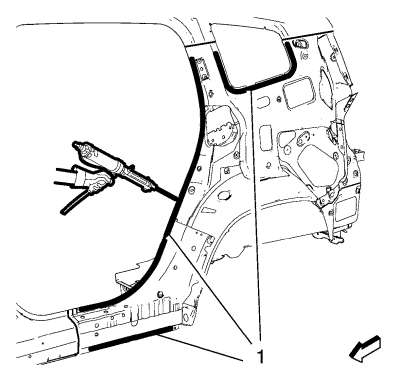

| 11. | Выполнить пайку наружной панели (1) задней боковой части кузова по месту. |
| 12. | Чтобы получить прочно пропаянный шов с минимальными тепловыми деформациями, делайте "стежки" по25 мм (1 дюйм) с интервалами по25 мм (1 дюйм) между ними. Затем вернитесь и выполните пайку швом до конца. |

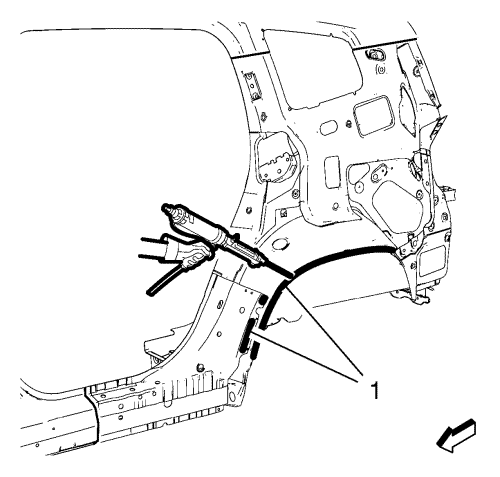

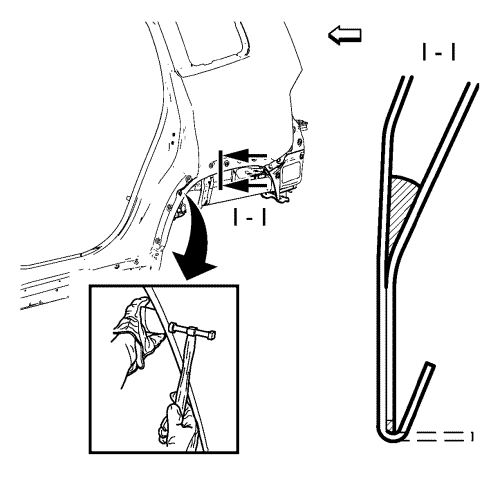

| 13. | Приварить точечной сваркой наружную панель задней боковой части кузова (1). |
| 14. | Выполнить предварительную отбортовку с помощью щипцов BO-6396 и комплекта инструментов BO-6392 . |
| 15. | Обработайте полученные кромки отбортовки колесной ниши. |
| 16. | При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание . |
| 17. | Покрасьте отремонтированный участок. |
| 18. | Установите на место все задействованные панели и детали. |
| 19. | Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 20. | Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR . |
