Orlando |
||||||||
|
|
|
|||||||
|
Предупреждение:
См. Допущенное оборудование для ремонта последствий столкновения . |
|
Предупреждение:
См. Обращение со стеклом и листовым металлом Предупреждение . |
| 1. | Деактивировать систему SIR. См. Включение и отключение SIR . |
| 2. | Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 3. | Демонтируйте все задействованные панели и детали. |
| 4. | Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок. |
| 5. | При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание . |

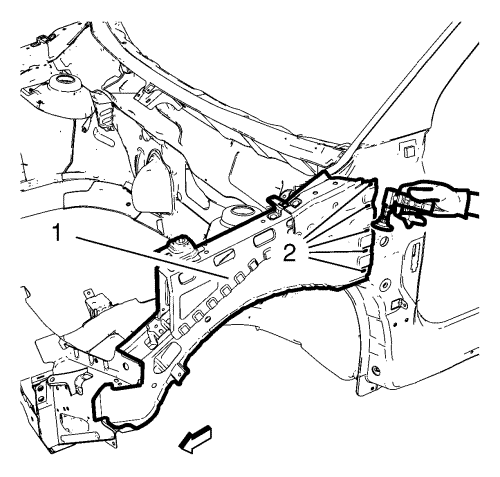

| 6. | Идентифицируйте и пометьте все нужные заводские точки сварки и сварные швы на верхней боковой направляющей переднего отсека (1). |
| 7. | Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание. |

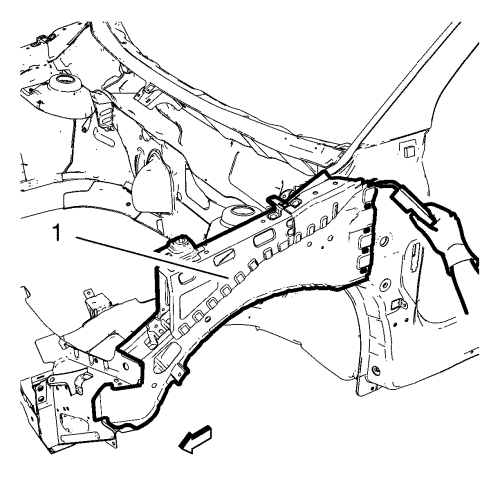

| 8. | Зачистить заводские сварные швы (2) верхней боковой направляющей переднего отсека (1). |

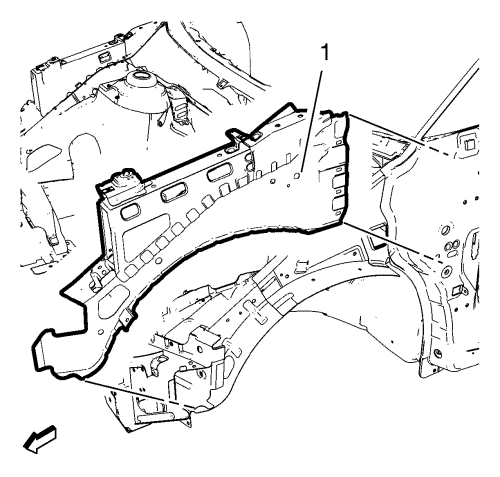

| 9. | Снимите верхнюю боковую направляющую переднего отсека (1). |

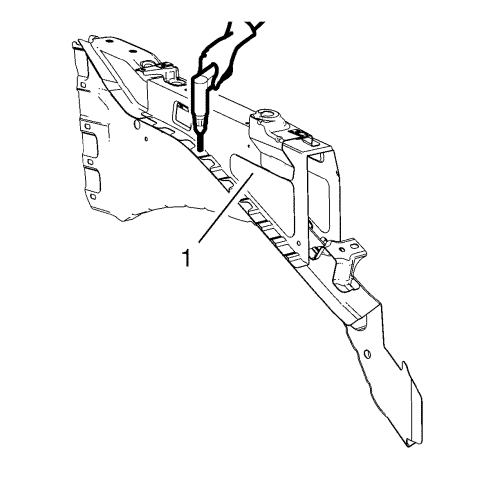

| 1. | Сделать прорези для пайки 6x20< >мм (4/16< >x< >12/16< >дюйма)< >вдоль кромок верхней боковой направляющей (1) переднего отсека, где нельзя применить точечную сварку. |
| 2. | Очистите и подготовьте контактные поверхности к точечной сварке и пайке. |

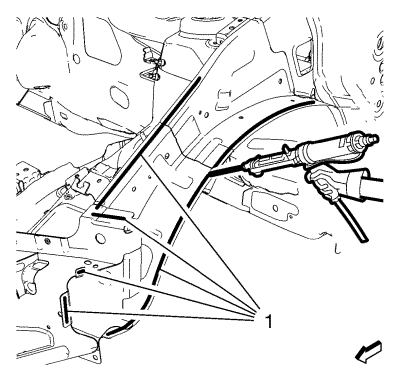

| 3. | Нанесите монтажный клей (1). |
| 4. | Установите на автомобиль верхнюю боковую направляющую переднего отсека. |
| 5. | Проверьте подгонку верхней боковой направляющей переднего отсека. |
| 6. | Закрепите верхнюю боковую направляющую переднего отсека в нужном положении. |
| Примечание: Припаяйте заводские отверстия верхней боковой направляющей переднего отсека (1) к шарнирной стойке кузова как отмечено на исходной панели. |

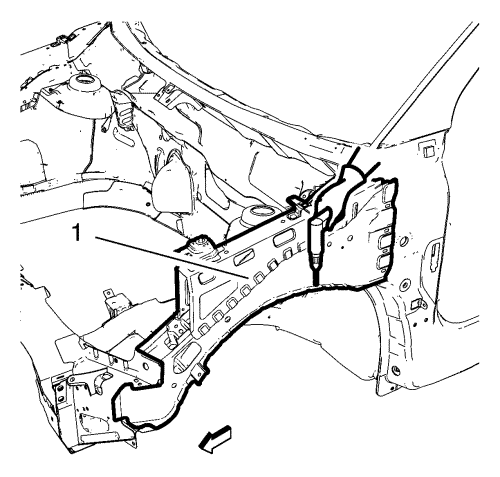

| 7. | Припаяйте верхнюю боковую направляющую переднего отсека (1) по месту. |

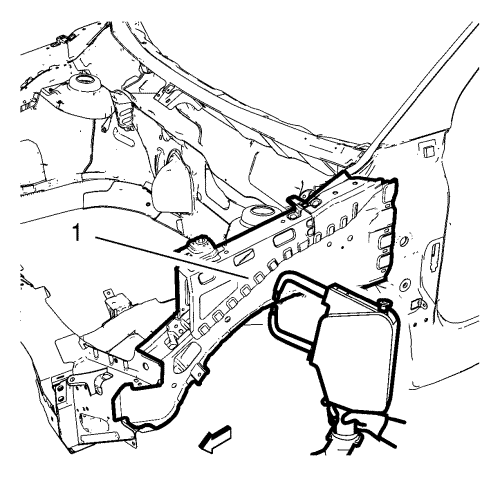

| 8. | Приварить точечной сваркой верхнюю боковую направляющую (1) переднего отсека. |
| 9. | При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание . |
| 10. | Покрасьте отремонтированный участок. |
| 11. | Установите на место все задействованные панели и детали. |
| 12. | Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 13. | Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR . |
