Orlando |
||||||||
|
|
|
|||||||
|
Предупреждение:
См. Допущенное оборудование для ремонта последствий столкновения . |
|
Предупреждение:
См. Обращение со стеклом и листовым металлом Предупреждение . |
| 1. | Деактивировать систему SIR. См. Включение и отключение SIR . |
| 2. | Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 3. | Демонтируйте все задействованные панели и детали. |
| 4. | Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок. |
| 5. | При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание . |

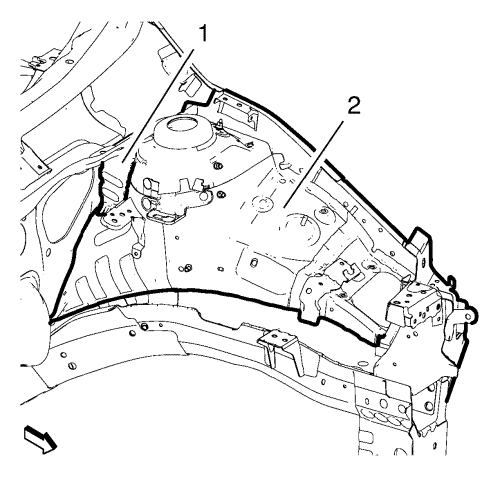

| Примечание: Скоба (1) задней панели передней колесной ниши остается прикрепленной к кузову. |
| 6. | Идентифицируйте и пометьте все нужные заводские сварные швы панели передней колесной ниши (2). |
| 7. | Высверлите все заводские швы, находящиеся на панели передней колесной арки (1). Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание. |

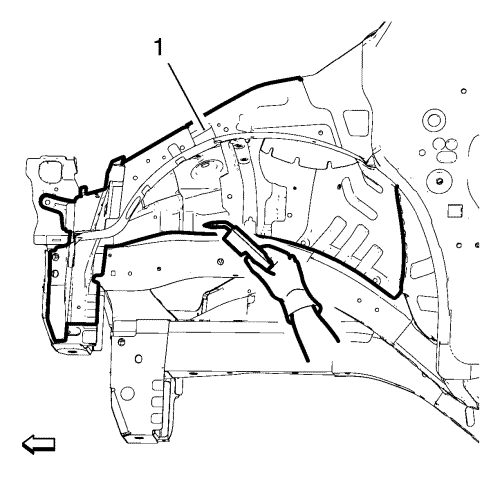

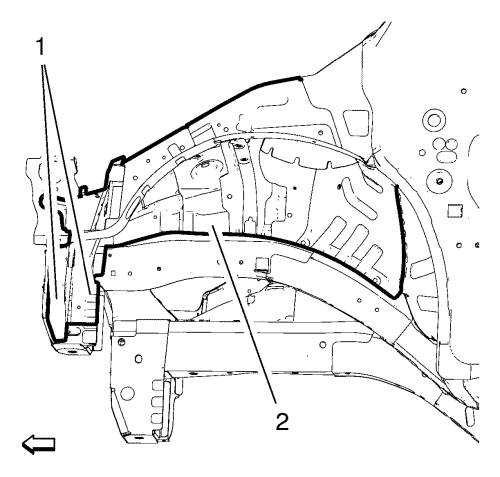

| 8. | С помощью подходящего инструмента счистите клей в передней части (1) и там, где перекрываются боковая направляющая переднего отсека и передняя колесная ниша (2). |
| 9. | Снимите панель передней колесной ниши (1). |

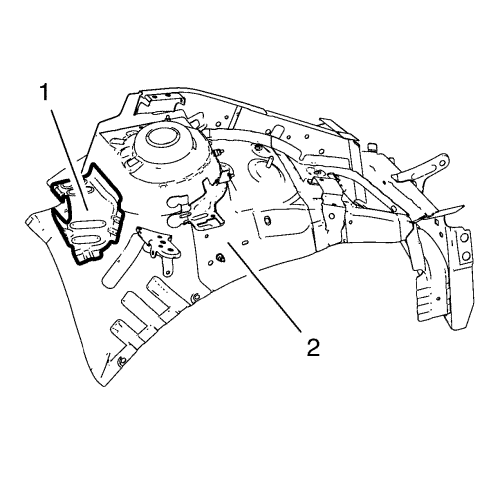

| 1. | Отделите скобу (1) задней панели передней колесной ниши от ремонтируемой панели (2). |
| 2. | Использовать просверленные отверстия для создания прорезей для пайки 6x20< >мм< >(4/16< >x< >12/16< >дюйма)< >. |

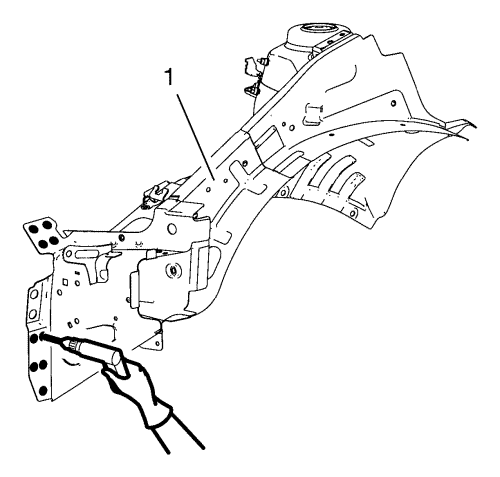

| 3. | Сделать прорези для пайки 6x20< >мм< >(4/16< >x< >12/16< >дюйма)< >вместо мест расположения клея, помеченных на передней части панели передней колесной ниши (1). |

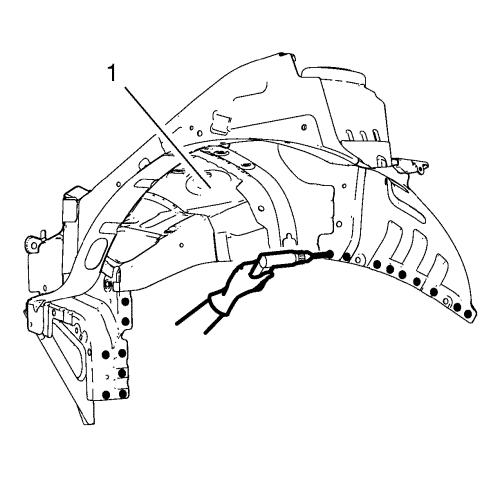

| 4. | Сделать прорези для пайки 6х20< >мм (4/16< >x< >12/16< >дюйма)< >вдоль кромок передней панели колесной ниши (1), как показано на исходной детали. |
| 5. | Очистите и подготовьте к сварке/пайке контактные поверхности. |
| 6. | Установите на автомобиль панель (1) передней колесной ниши. |
| 7. | Проверьте подгонку передней колесной ниши. |
| 8. | Закрепите переднюю колесную нишу в нужном положении. |

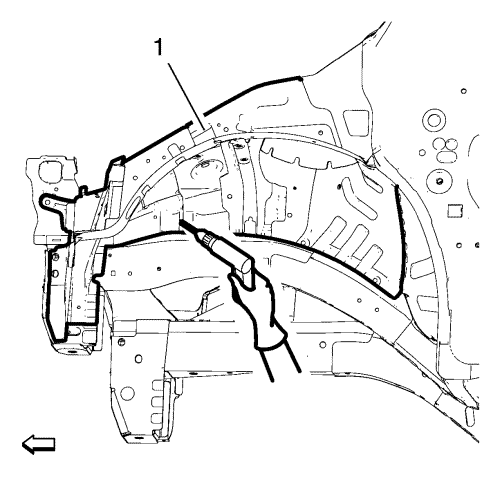

| 9. | Припаять панель передней колесной арки (1) по месту. |
| 10. | При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание . |
| 11. | Покрасьте отремонтированный участок. |
| 12. | Установите на место все задействованные панели и детали. |
| 13. | Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 14. | Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR . |
