| • | Крепление опоры двигателя CH-49290 . |
| • | EN-45059 Измеритель угла |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Удалите полку для аккумуляторной батареи. См. Поддон аккумулятора Замена : без системы пуска/останова . |
| 2. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com. |
| 4. | Собрать крепление опоры двигателя CH-49290 (1) согласно указаниям в инструкции по установке SPX. |
| 5. | Вывесить раму основания CH-904 с помощью подъемника. |
| 6. | Опереть опорное приспособление CH-49290 на опорную раму CH-904 . |
| Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com. |
| 7. | Установить опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX. |
| 8. | Извлечь и ВЫБРОСИТЬ В ОТХОДЫ болты (1) крепления левой опоры коробки передач к кронштейну. |
| 9. | Извлечь болты (1) крепления левой опоры коробки передач к кузову. |
| 10. | Отвернуть гайку (2) крепления левой опоры коробки передач к кузову. |
| 11. | Снять с автомобиля опору (3) коробки передач. |

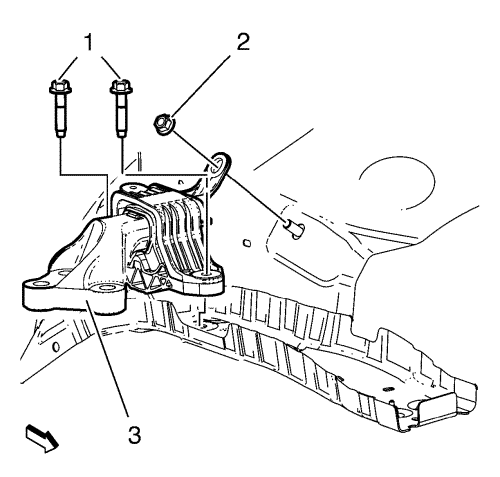

| 1. | Установить на автомобиль левую опору (3) коробки передач. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 2. | Ввернуть болты (1) крепления опоры коробки передач к кузову и затянуть с моментом 62 N·m (46 фунт-фута). |
| 3. | Установить гайку (2) крепления опоры коробки передач к кузову и затянуть с моментом 62 N·m (46 фунт-фута). |

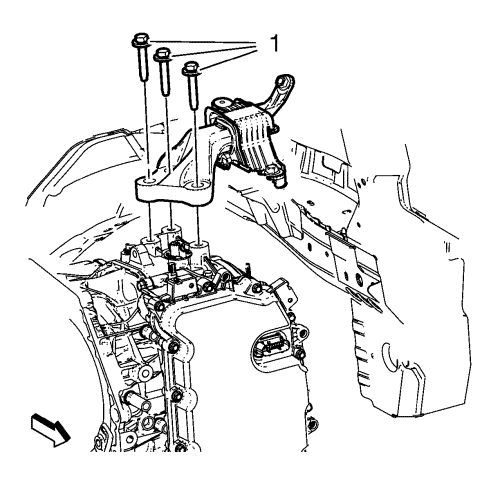

| 4. | Установить 3 НОВЫХ болта левой опоры коробки передач на кронштейн (1) коробки передач и затянуть их сначала с моментом 50 N·m (37 фунт-фута). |
| 5. | Затянуть болтовое крепление коробки передач (1) окончательно еще на 60–75 градусов с помощью угломера EN-45059 . |
| Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com. |
| 6. | Опустить опорное приспособление CH-49290 (1) с опорной рамой CH-904 и домкратом. |
| 7. | Снять опорное приспособление CH-49290 с опорной рамы CH-904 . |
| Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com. |
| 8. | Разобрать опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX. |
| 9. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова . |
