Информация по обслуживанию

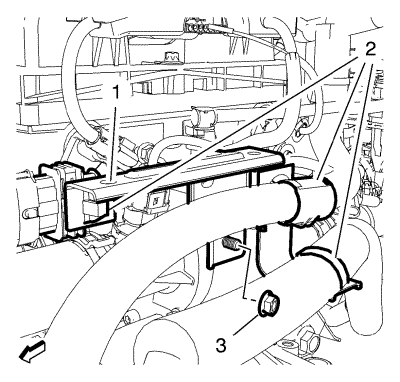

1.	Отсоединить 3 зажима (2) жгута проводов.

2.	Отвернуть гайку (3) крепления кронштейна жгута проводов двигателя.

3.	Снять кронштейн (1) жгута проводов двигателя.

5.	Поместить снизу емкость для сбора жидкости.

6.	Опорожните систему охлаждения. См. Система охлаждения Слив и заправка

8.	Освободить хомут (4) впускного шланга радиатора.

9.	Снять впускной шланг (3) радиатора с термостата (5) охлаждающей жидкости двигателя.

10.	Снимите впускной шланг (2) подогревателя корпуса дроссельной заслонки от термостата (1) охлаждающей жидкости двигателя.

11.	Снимите впускной шланг нагревателя из корпуса термостата охлаждающей жидкости двигателя. См. Впускной шланг отопителя Замена : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH

12.	Снимите выпускной шланг нагревателя от корпуса термостата охлаждающей жидкости двигателя. См. Замена выпускного шланга нагревателя : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH

13.	Отсоединить разъем датчика температуры охлаждающей жидкости двигателя (1).

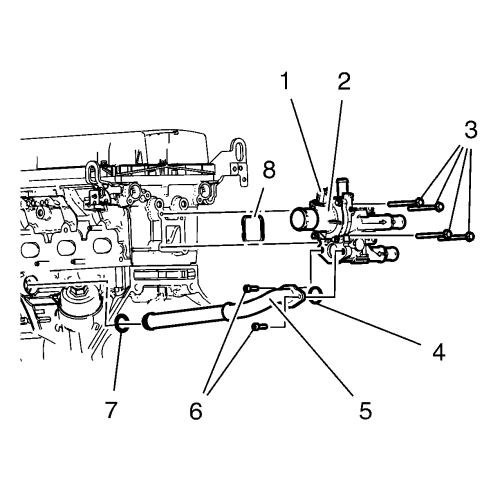

14.	Выкрутить 2 болта (6) из трубы охладителя моторного масла.

Примечание: Вытянуть трубку масляного радиатора двигателя из масляного радиатора двигателя.

15.	Снимите трубу охладителя моторного масла (5).

16.	Снимите уплотнения трубки радиатора моторного масла (4, 7).

17.	Отвернуть 4 болта (3) корпуса термостата охлаждающей жидкости двигателя.

19.	Снять уплотнение корпуса термостата (8).

1.	Очистите уплотнительную поверхность.

2.	Установить НОВОЕ уплотнение корпуса термостата охлаждающей жидкости двигателя (8).

3.	Установить корпус (2) термостата системы охлаждения двигателя.

Примечание: Осторожно завернуть 4 болта так, чтобы корпус термостата охлаждающей жидкости двигателя вплотную сел на головку цилиндров.

4.	Завернуть 4 болта (3) корпуса термостата охлаждающей жидкости двигателя и затянуть их с моментом затяжки 2 N·m (18 фунт-дюймов).

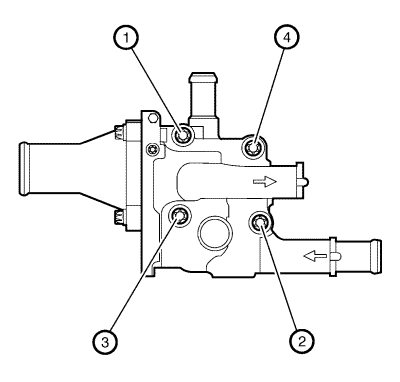

5.	Затянуть 4 болта термостата охлаждающей жидкости двигателя с моментом затяжки 8 Н м (71 фунт-дюйм) в указанной последовательности (1-2-3-4).

6.	Установить НОВЫЕ уплотнители масляного радиатора двигателя (4, 7).

Примечание: Вставить трубку радиатора моторного масла в радиатор моторного масла.

7.	Установить трубку (5) радиатора моторного масла.

8.	Завернуть 2 болта (6) трубки радиатора моторного масла и затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов).

9.	Присоединить выпускной шланг подогревателя к корпусу термостата охлаждающей жидкости двигателя. См. Замена выпускного шланга нагревателя : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH

10.	Присоединить впускной шланг подогревателя к корпусу термостата охлаждающей жидкости двигателя. См. Впускной шланг отопителя Замена : 2.4 л. LAF → 2.0L дизельный LNP → 1.8 л. 2H0 и LFH

11.	Присоединить разъем датчика температуры охлаждающей жидкости двигателя (1).

12.	Присоединить впускной шланг подогревателя корпуса дроссельной заслонки (2) к корпусу термостата охлаждающей жидкости двигателя (1).

13.	Установить впускной шланг (3) радиатора на термостат (5) охлаждающей жидкости двигателя.

14.	Установить хомут (4) впускного шланга радиатора.

15.	Заправьте систему охлаждения. См. Система охлаждения Слив и заправка

16.	Установить кронштейн (1) жгута проводов двигателя.

17.	Завернуть гайку (3) крепления кронштейна жгута проводов двигателя и затянуть его с моментом затяжки 6 N·m (53 фунт-дюймов).

18.	Подсоединить 3 зажима (2) жгута проводов.

Замена корпуса термостата охлаждающей жидкости двигателя (2.0L дизельный LNP)
