Orlando |
||||||||
|
|
|
|||||||
|
Предупреждение:
См. Допущенное оборудование для ремонта последствий столкновения . |
|
Предупреждение:
См. Классификация столкновений Предупреждение . |
|
Предупреждение:
См. Обращение со стеклом и листовым металлом Предупреждение . |
| 1. | Деактивировать систему SIR. См. Включение и отключение SIR . |
| 2. | Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 3. | Демонтируйте все задействованные панели и детали. |
| 4. | Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок. |
| 5. | При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание . |

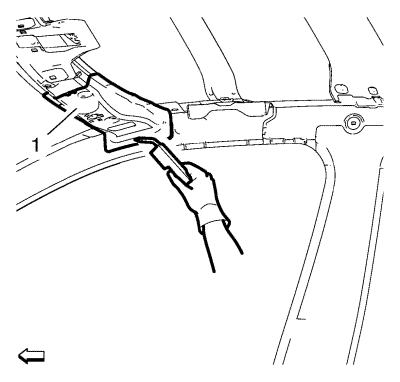

| 6. | Идентифицируйте и пометьте все нужные заводские сварные швы на правом переднем кронштейне панели крыши (1). |

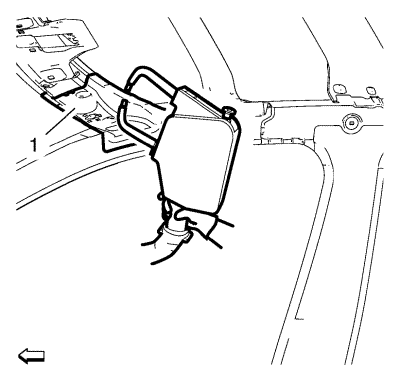

| 7. | Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание. |

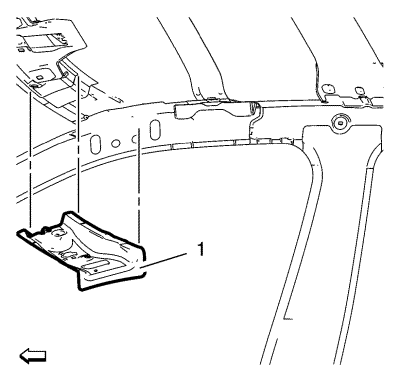

| 8. | Снимите правый передний кронштейн панели крыши (1). |
| 9. | Так же снимите левый передний кронштейн панели крыши. |

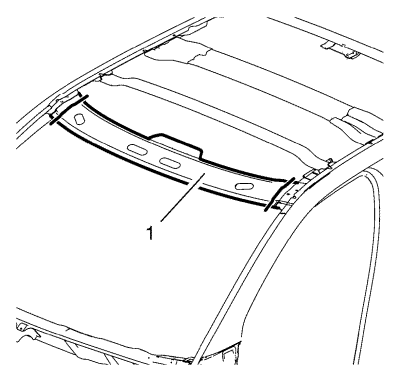

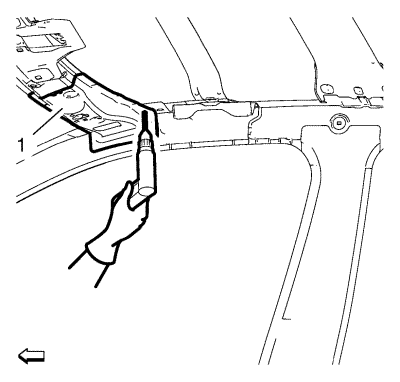

| 10. | Проведите линии отреза на панели передней балки крыши (1). |

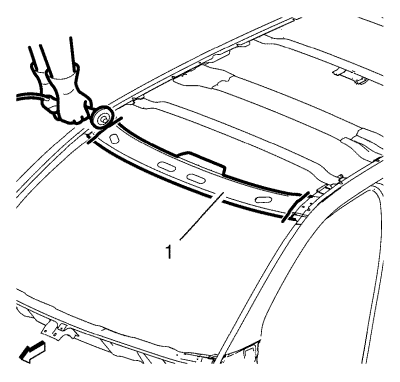

| 11. | Отрежьте панель передней балки крыши (1) со стороны кузова там, где должно проходить сечение. |
| 12. | Снимите поврежденную панель передней балки крыши (1). |

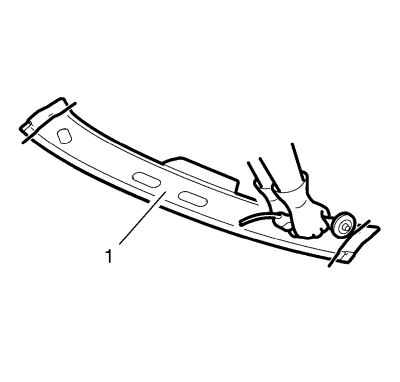

| 1. | Обрежьте панель передней балки крыши (1) в нужных местах, чтобы подогнать ее к оставшейся части исходной панели. Секционный шов должны быть выровнен, чтобы обеспечить зазор в 1,5 раза превышающий толщину металла. |
| 2. | Обработайте сопрягаемые поверхности по необходимости. |
| 3. | Выравняйте панель передней балки крыши. |
| 4. | Очистите и подготовьте к сварке контактные поверхности. |

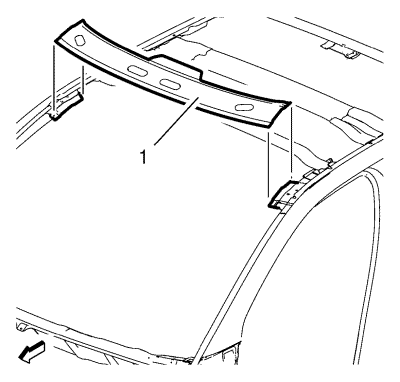

| 5. | Установите панель передней балки крыши (1) на автомобиль. |
| 6. | Проверьте установку передней головной панели крыши. |
| 7. | С помощью зажимов закрепите переднюю головную панель крыши в нужном положении. |

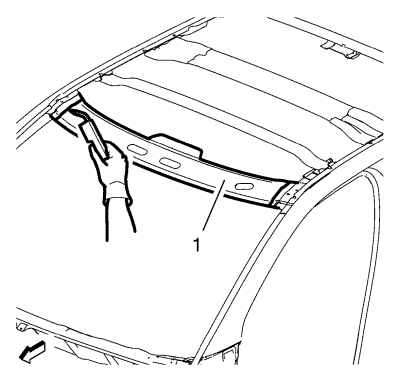

| 8. | Приварите переднюю балку крыши (1) в нужном месте. |
| 9. | Чтобы получить прочный шов с минимальными тепловыми деформациями, следует делать "стежки" по 25 мм (1 дюйм) с интервалами 25 мм (1 дюйм) между ними. Затем вернитесь и выполните сварку прерывистым швом до конца. |

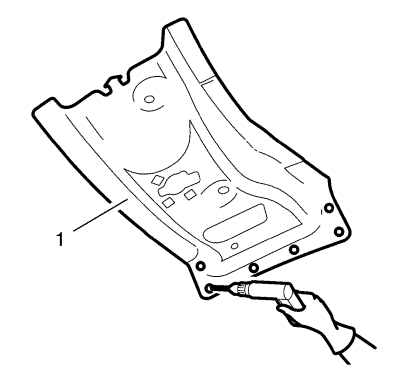

| 10. | Просверлите отверст. 8 мм (5/16 дюйма) для перфорационной точечной сварки вдоль кромок передней балки крыши (1), как помечено на исходной панели. |
| 11. | Очистите и подготовьте к сварке контактные поверхности. |
| 12. | Установите на автомобиль переднюю правую скобу панели крыши (1). |
| 13. | Проверьте подгонку передней скобы панели крыши. |
| 14. | Закрепите правую переднюю скобу панели крыши в нужном положении. |
| 15. | Приварите по месту правый передний кронштейн панели крыши (1). |
| 16. | Точечной сваркой приварите правый передний кронштейн панели крыши (1) в необходимых местах. |
| 17. | Так же снимите левый передний кронштейн панели крыши. |
| 18. | При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание . |
| 19. | Покрасьте отремонтированный участок. |
| 20. | Установите на место все задействованные панели и детали. |
| 21. | Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 22. | Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR . |
