Замена панели крыши (Пайка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения

1. Отключить систему SIR. См. Включение и отключение SIR
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание
6. Найдите и закройте все места заводской сварки.

          2511789
7. Высверлите все заводские швы, находящиеся на наружной панели крыши (1). Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.

          2511790
8. Удалить поврежденную наружную панель крыши (1).
9. Удалите клей с помощью подходящего инструмента.

Процедура установки
1. Очистите и подготовьте контактные поверхности к точечной сварке.

          2511791
2. Нанесите однокомпонентный уретановый клей (1) для ветрового стекла, как показано на исходной панели.

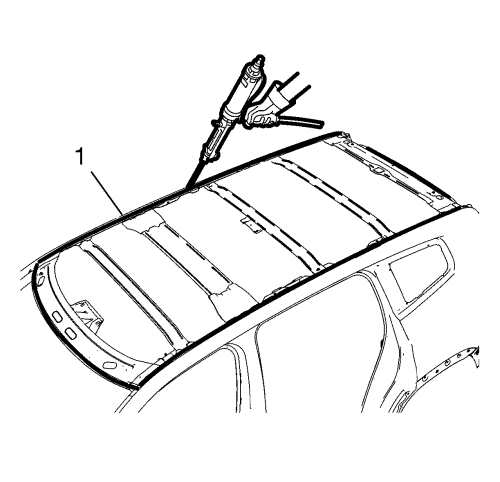

          2512655
3. Нанесите монтажный клей (1).

          2511790
4. Расположите наружную панель (1) крыши на автомобиле.
5. Проверьте подгонку этой панели.
6. Закрепите эту панель в нужном положении.

          2511792
7. Закрепите точечной сваркой наружную панель крыши (1) по месту, как отмечено по исходной панели.
8. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
9. Покрасьте отремонтированный участок.
10. Установите на место все задействованные панели и детали.
11. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
12. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
