Orlando |
||||||||
|
|
|
|||||||

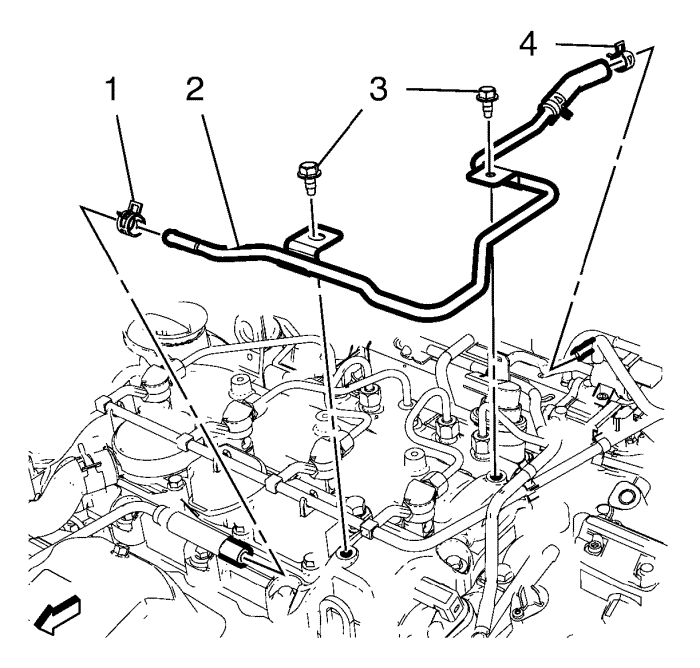

| 1. | Установить возвратную заднюю трубку (2) охлаждающей жидкости турбокомпрессора. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть 2 болта (3) в кронштейны задней возвратной трубки охлаждающей жидкости турбокомпрессора и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 3. | Прикрепить 2 зажима (1, 4) к возвратной задней трубке (2) охлаждающей жидкости турбокомпрессора. |

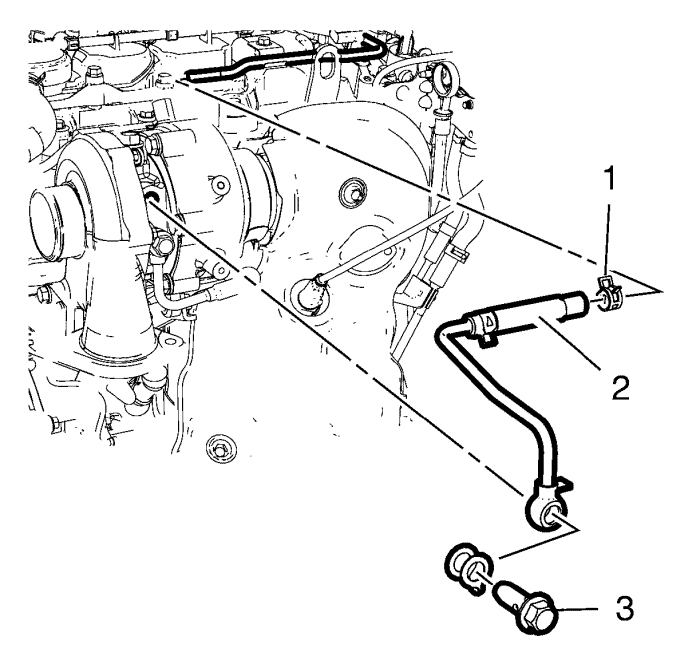

| 4. | Установить возвратную переднюю трубку (2) охлаждающей жидкости турбокомпрессора. |
| 5. | Завернуть полый болт (3) передней возвратной трубки охлаждающей жидкости (2) турбокомпрессора с НОВОЙ прокладкой и затянуть его с моментом затяжки 32 N·m (24 фунт-футов). |
| 6. | Прикрепить зажим (1) к возвратной передней трубке (2) охлаждающей жидкости турбокомпрессора. |
