Замена панели задней колесной ниши (Сварка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения .
Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение .
1. Отключить систему SIR. См. Включение и отключение SIR .
2. Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание .

          2511725

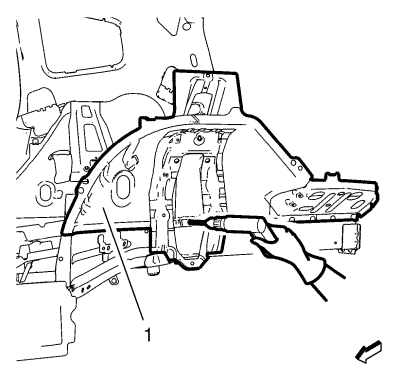

6. Идентифицируйте и пометьте все нужные заводские сварные швы на панели задней колесной ниши (1).
7. Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.

          2511726

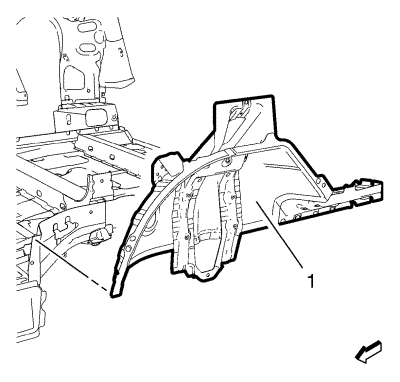

8. Снимите панель задней колесной ниши (1).

Процедура установки
          2511727

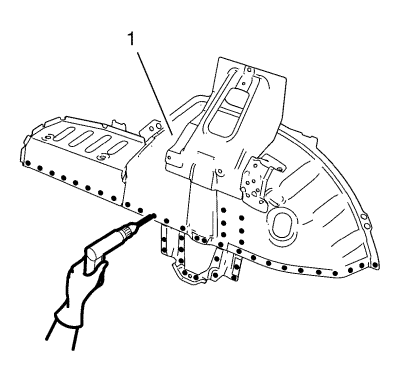

1. Просверлите отверст. 8 мм (5/16 дюйма) для перфорационной точечной сварки вдоль кромок панели задней колесной арки (1), как помечено на исходной панели.
2. Очистите и подготовьте к сварке контактные поверхности.

          2511726
3. Установите панель задней колесной ниши (1) на автомобиль.
4. Проверьте подгонку панели задней колесной ниши.
5. Зафиксируйте панель задней колесной ниши в этом положении.

          2511728

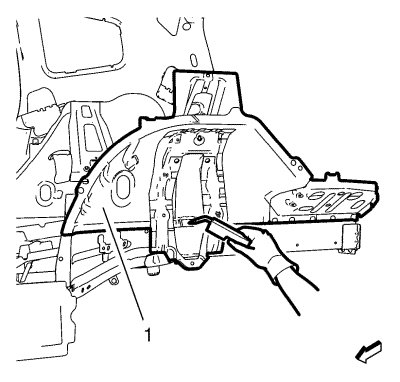

6. Приварите панель арки заднего колеса (1) надлежащим образом.
7. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
8. Покрасьте отремонтированный участок.
9. Установите на место все задействованные панели и детали.
10. Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
11. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
