Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Удалить остатки старого фиксатора резьбовых соединений и материал прокладок с помощью подходящего инструмента. |
| 2. | Очистить с помощью растворителя верхний масляный поддон и его компоненты. |
| Примечание: Проверить, что на уплотнительной поверхности нет масла, смазки и старого уплотнительного материала. |
| 3. | Очистить от загрязнений отверстия болтов. |
|
Предупреждение:
См. Защитные очки и сжатый воздух Предупреждение |
| 4. | Высушить с помощью сжатого воздуха верхний масляный поддон и его компоненты. |
| Примечание: Полностью процедура монтажа направляющей распредвала должна занимать 10 минут. |
| Примечание: Запрещается наносить уплотнительный компаунд на отверстия под болты масляного поддона и на резьбу. |

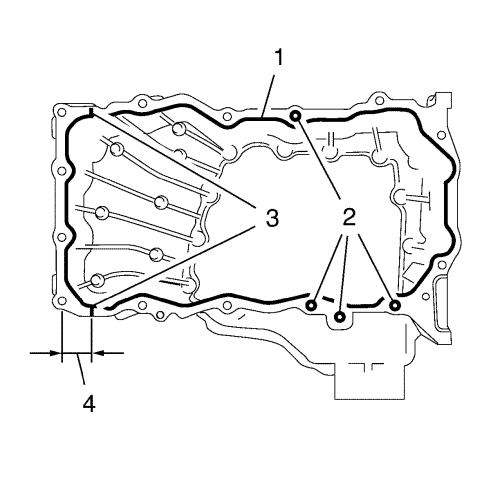

| 5. | Нанести уплотнительный компаунд на линию расположения герметика (1), включая круговое распределение на 4 отверстия (2). |
| 6. | Нанести каплю, распределяя по 2 участкам (3). |
| 7. | Здесь должна быть линия герметика, которая выступает на 26 мм (1,023 дюйма) от последнего отверстия под болт (4). |

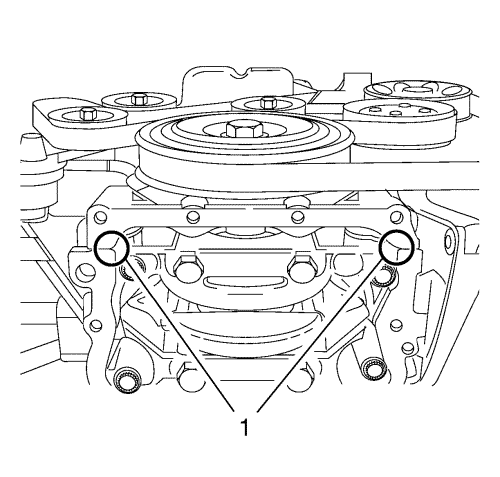

| 8. | Заполнить герметиком в 2 участках (1) между передней крышкой и опорной плитой, если есть свободное пространство. |
| Примечание: Юстировочные штифты помогут сохранить необходимое положение при установке болтов. |
| 9. | Для помощи в выравнивании верхнего масляного поддона установить 2 EN-50435 направляющих штифта (1) на опорную плиту. |
| 10. | Установить верхний масляный поддон (1). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 11. | Вкрутить 14 крепежных болтов масляного поддона (2, 3) и затянуть их от руки. |
| 12. | Снять направляющие штифты EN-50435 . |
| 13. | Затянуть 14 болтов (2, 3) крепления верхнего масляного поддона равномерно с моментом затяжки 25 N·m (18 фунт-футов). |
