Orlando |
||||||||
|
|
|
|||||||
| 1. | Очистить уплотнительные поверхности. |
| Примечание: Полностью процедура монтажа нижнего картера должна занимать 10 минут. |
| Примечание: Запрещается наносить уплотнительный компаунд на отверстия под болты картера и на резьбу. |

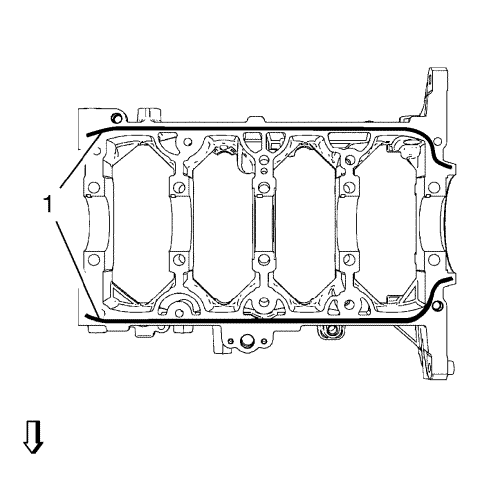

| 2. | Нанести уплотнительный компаунд (1), как показано на рисунке. |
| 3. | Установить нижний картер (1). |
| Примечание: Не затягивайте болты. |
| 4. | Завернуть 10 болтов (2) крепления нижнего картера. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Затянуть 10 НОВЫХ болтов крепления нижнего картера в 2 этапа в указанной выше последовательности. |
| 5.1 | Первый этап: Затянуть 10 болтов нижнего картера с моментом затяжки 55 N·m (41 фунт-футов). |
| 5.2 | Второй этап: Затянуть 10 болтов нижнего картера с углом затяжки 120°. |
| 6. | Затянуть 6 болтов (1) крепления нижнего картера с моментом затяжки 35 N·m (26 фунт-футов). |
