| 1. | Установить коленвал в верхнюю мертвую точку рабочего хода поршня в цилиндре 1. |

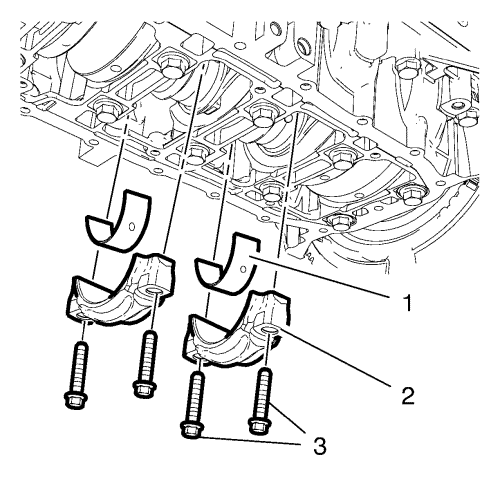

| 2. | Отвернуть 4 болта (3) крепления крышки шатунного подшипника на цилиндрах 2 и 3. |
| Примечание: Откладывать в сторону крышки шатунных подшипников в порядке разборки. |
| Примечание: Сопряженные поверхности шатунов и крышек шатунных подшипников подогнаны индивидуально, поэтому их следует беречь от повреждений и не переставлять. Не укладывать компоненты на поверхности среза. |
| 3. | Снять 2 крышки (2) подшипников с цилиндров 2 и 3. |
| Примечание: Отложить их в сторону в порядке разборки. |
| 4. | Снять 2 нижних шатунных подшипника (1) с цилиндров 2 и 3. |
| Примечание: Отложить их в сторону в порядке разборки. |

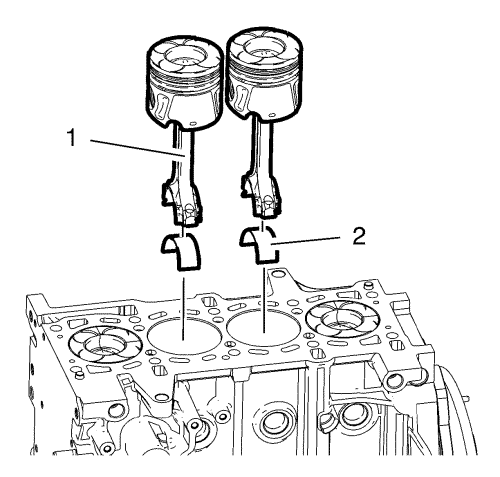

| 5. | Нажать снизу вверх и извлечь 2 поршня в сборе с шатунами (1) из цилиндров 2 и 3. |
| 6. | Снять 2 верхних шатунных подшипника (2) с цилиндров 2 и 3. |
| 7. | Провернуть коленвал на 180° и установить его в верхнюю мертвую точку рабочего хода поршня в цилиндре 2. |

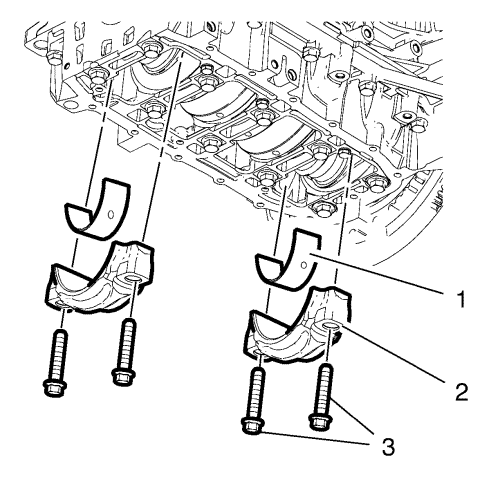

| 8. | Отвернуть 4 болта (3) крепления крышки шатунного подшипника на цилиндрах 1 и 4. |
| Примечание: Откладывать в сторону крышки шатунных подшипников в порядке разборки. |
| Примечание: Сопряженные поверхности шатунов и крышек шатунных подшипников подогнаны индивидуально, поэтому их следует беречь от повреждений и не переставлять. Не укладывать компоненты на поверхности среза. |
| 9. | Снять 2 крышки (2) шатунных подшипников с цилиндров 1 и 4. |
| Примечание: Отложить их в сторону в порядке разборки. |
| 10. | Снять 2 нижних шатунных подшипника (1). |
| Примечание: Следует обращать внимание на отметку (2) на шатуне. Отложить их в сторону в порядке разборки. |

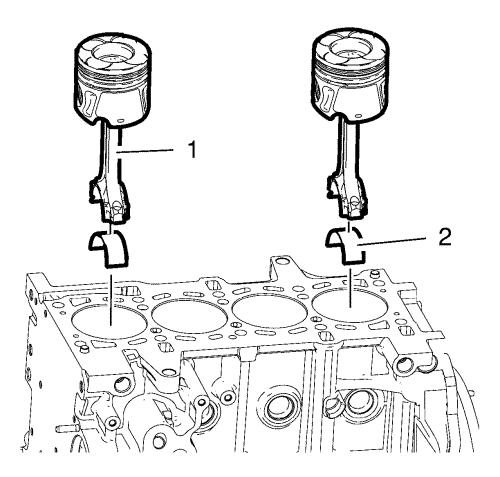

| 11. | Нажать снизу вверх и извлечь 2 поршня в сборе с шатунами (1) из цилиндров 1 и 4. |
| Примечание: Отложить их в сторону в порядке разборки. |
| 12. | Снять 2 верхних шатунных подшипника (2) с цилиндров 1 и 4. |
