| • | EN-46569 Приспособление для сжатия клапанных пружин |
| • | EN-48247 Переходник для сжатия пружин клапанов |
| • | EN-46116 Оправка для установки маслосъемных колпачков на штоки клапанов |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Установить 16 НОВЫХ маслосъемных колпачков на штоки клапанов с помощью оправки для установки EN-46116 (1). |

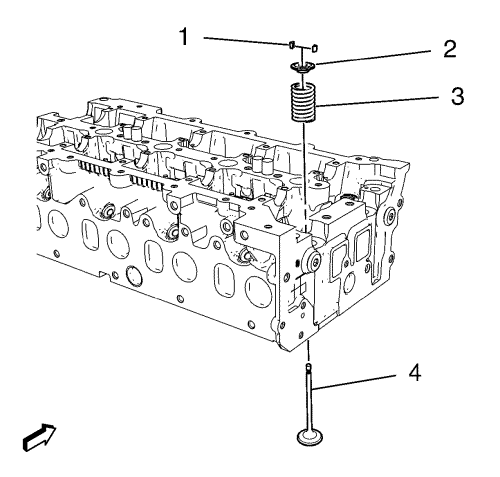

| 2. | Установить клапан (4). |
| 3. | Установите пружину клапана (3). |
| 4. | Снимите приспособление для удержания пружины клапана (2). |
|
Примечание:

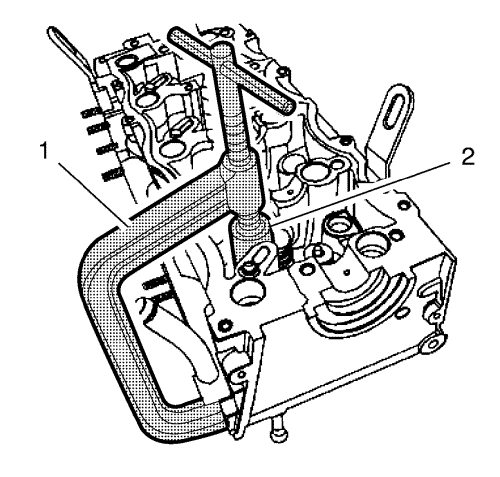

Переходник EN-48247 (2) должен быть выровнен по вертикали относительно фиксаторов пружин клапанов. |
| 5. | Установить устройство сжатия EN-46569 (1) с переходником EN-48247 (2), чтобы установить клапан в сборе. |
| 6. | Натянуть пружину клапана. |
| 7. | Установить оба сухаря на шток клапана. |
| 8. | Уменьшить усилие воздействия пружины клапана. Снять устройство сжатия EN-46569 (1) с переходником EN-48247 (2). |
| 9. | Проверить правильность посадки сухарей на шток клапана. |
| 10. | Повторить эти операции для каждого клапана в сборе. |

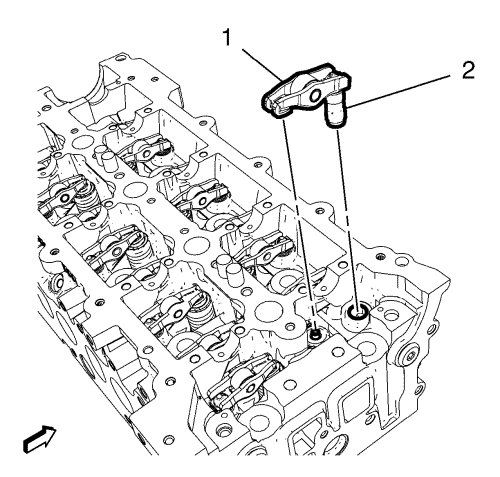

| 11. | Установить 16 коромысел клапанов (1) вместе с 16 гидротолкателями клапанов (2). |
