| • | Удалить остатки старого фиксатора резьбовых соединений, материала прокладок или уплотнителя. |
| • | Очистить все поверхности головки цилиндров не вызывающим коррозию растворителем. |
|
Предупреждение:
См. Защитные очки и сжатый воздух Предупреждение |
| • | Просушить головку цилиндров сжатым воздухом. |
| • | Удалить отложение нагара из камеры сгорания. |
| 1. | Проверить головку цилиндров на: |
| • | Наличие трещин, повреждений и точечной коррозии в камерах сгорания. |
| • | Мусор в масляных каналах. Очищать масляные каналы до полного удаления мусора. |
| • | Течь охлаждающей жидкости или повреждение уплотнительной поверхности. |
| • | Повреждение уплотнительных поверхностей. |
| • | Повреждение резьбовых отверстий для болтов. |
| • | Подверженные эрозии или перегреву области камеры сгорания. |
| • | Трещины в выпускных каналах и камерах сгорания. |
| • | Внешние трещины в каналах воды. |
| • | Засорение впускных или выпускных каналов. |
| • | Засорение каналов системы охлаждения. |
| • | Ржавые, поврежденные или негерметичные заглушки. |
| 2. | Если головка цилиндра имеет трещины или повреждения, ее следует заменить. Не рекомендуется сварка или ремонт головки цилиндров наложением заплат. |

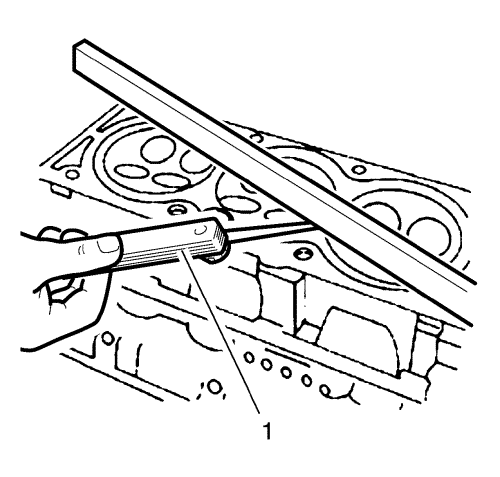

| 3. | Измерить зазор в четырех точках вдоль поверочной линейки между поверочной линейкой и опорной поверхностью блока цилиндров с помощью щупа (1) для измерения зазоров. |
| 4. | Проверить отсутствие деформации и коробления уплотнительных поверхностей. Плоскостность уплотнительных поверхностей головки цилиндров должна быть не более 0,05 мм (0,002 дюйма). |

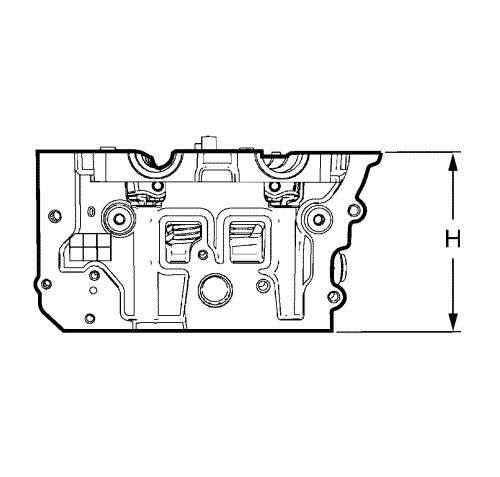

| 5. | Измерить высоту H головки цилиндров от одной уплотнительной поверхности до другой уплотнительной поверхности. Высота головки цилиндров должна быть равна 129,9 - 130,1 мм (5,1142 - 5,1220 дюйма). |
| 6. | Если высота головки цилиндров не соответствует требованиям спецификации, головку цилиндров следует заменить. |
| 1. | Проверить отсутствие указанных ниже состояний и повреждений от тарелки до торца клапана. |
| • | Проверить отсутствие прогорания и трещин на тарелках клапанов (1). В случае поломки заменить клапан и проверить отсутствие повреждений в зоне головки соответствующего цилиндра и поршня. |
| • | Проверить шток клапана на искривление (2). |
| • | Проверить отсутствие износа штока клапана (3). |
| • | Проверьте отсутствие задиров и износа шпоночной канавки клапана (4) и (5). |
| 2. | При наличии какого-либо из этих состояний заменить клапан. |
| 3. | Проверить пружины клапанов. Если торцы пружины клапана не параллельны, следует заменить пружину клапана. |
| 4. | Проверить отсутствие износа или выемки на посадочной поверхности пружины клапана поворачивающих механизмов клапана. При необходимости отремонтировать. |
