| 1. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 2. | Снимите узел очистителя воздуха. См. Замена воздушного фильтра в сборе |
| 3. | Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена |
| 4. | Снять возвратную трубку охлаждающей жидкости с турбокомпрессора. См. Замена трубопровода отвода охлаждающей жидкости от турбокомпрессора : 2.0L дизельный LNP |

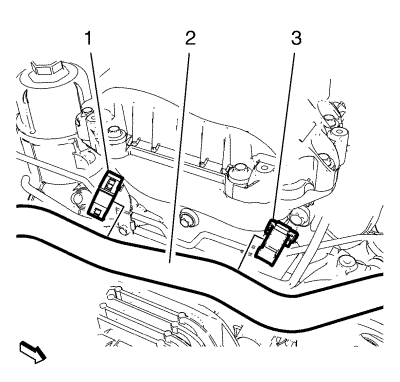

| 5. | Освободить фиксирующий зажим (1). |
| 6. | Освободить выпускной шланг (2) бачка для жидкости рулевого управления с сервоусилителем из зажима (1) и отсоединить его от кронштейна (3). |
| 7. | Подвесить выпускной шланг (2) бачка для жидкости рулевого управления с сервоусилителем сбоку. |
| 8. | Отсоединить разъем (4) жгута проводов датчика температуры выхлопных газов от кронштейна подающего маслопровода турбокомпрессора. |
| 9. | Отвернуть болт (5) кронштейна подающего маслопровода турбокомпрессора от передней крышки двигателя. |
| 10. | Отвернуть 2 полых болта (1) от масляного фильтра в сборе и турбокомпрессора. |
| 11. | Снять подающий маслопровод (3) турбонагнетателя. |
| 12. | Снять 2 прокладки (2) подающего маслопровода турбокомпрессора. |
| 1. | Установить подающий маслопровод (3) турбокомпрессора с 2 НОВЫМИ прокладками (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть два полых болта (1) подающего маслопровода турбокомпрессора (3) и затянуть их с моментом затяжки 32 N·m (24 фунт-фута). |
| 3. | Завернуть болт (5) кронштейна подающего маслопровода турбокомпрессора и затянуть его с моментом затяжки 10N·m (89 фунт-дюймов). |
| 4. | Подсоединить разъем (4) жгута проводов датчика температуры выхлопных газов к кронштейну подающего маслопровода турбокомпрессора. |
| 5. | Прикрепить выпускной шланг (2) бачка для жидкости рулевого управления с сервоусилителем к зажиму (1) и к кронштейну (3). |
| 6. | Закрыть фиксирующий зажим (1). |
| 7. | Установить возвратную трубку охлаждающей жидкости на турбокомпрессор. См. Замена трубопровода отвода охлаждающей жидкости от турбокомпрессора : 2.0L дизельный LNP |
| 8. | Установите выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена |
| 9. | Установите воздушный фильтр в сборе. См. Замена воздушного фильтра в сборе |
| 10. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
