Orlando |
||||||||
|
|
|
|||||||
| 1. | Снимите минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 3. | Снимите впускной шланг охладителя нагнетаемого воздуха. См. Впускной шланг охладителя заправляемого воздуха Замена : 2.0L дизельный LNP |
| 4. | Снять выхлопной сажевый фильтр. См. Снятие сажевого фильтра выхлопных газов |

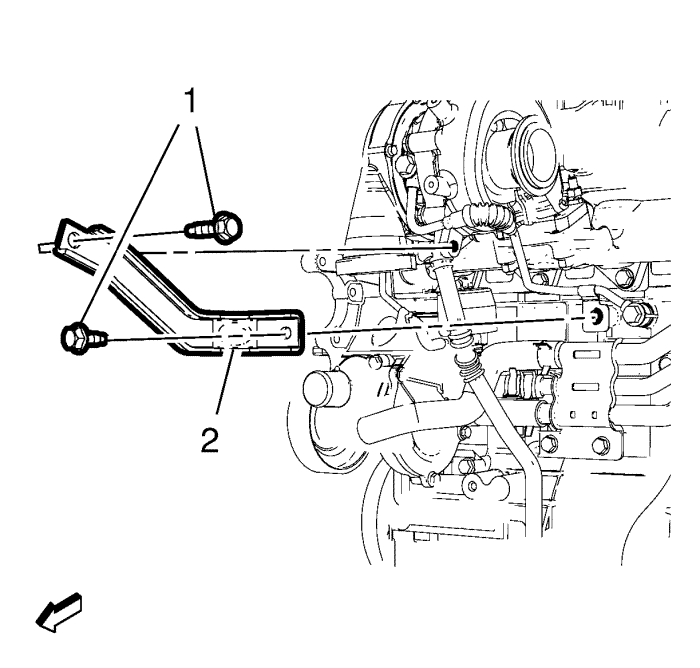

| 5. | Вывернуть 2 болта (1) кронштейна турбокомпрессора. |
| 6. | Снять кронштейн (2) турбокомпрессора. |
| 7. | Отверните 4 болта (4) возвратного маслопровода турбокомпрессора. |
| 8. | Снять возвратную маслопроводную трубку (2) турбокомпрессора с 2 прокладками (1, 3). |
| 1. | Установить возвратную маслопроводную трубку (2) турбокомпрессора с 2 НОВЫМИ прокладками (1, 3). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Заверните 4 болта возвратного маслопровода турбокомпрессора (4) и затяните их с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 3. | Установить крепление (2) турбокомпрессора. |
| 4. | Привернуть 2 болта (1) к кронштейну турбокомпрессора (2) и затянуть их с моментом затяжки 25 N·m (18 фунт-футов). |
| 5. | Установить выхлопной сажевый фильтр. См. Установка сажевого фильтра выхлопных газов |
| 6. | Установить впускной шланг охладителя нагнетаемого воздуха. См. Впускной шланг охладителя заправляемого воздуха Замена : 2.0L дизельный LNP |
| 7. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 8. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
