Замена передней крышки двигателя

EN-50435 Направляющий штифт

Эквивалентные местные инструменты см. Специальный инструмент .

1.	Снять крышку распредвала. См. Крышка распределительного вала Замена

2.	Снять натяжитель приводного ремня. См. Замена натяжителя приводного ремня

3.	Снимите шкив коленвала. См. Замена шкива коленчатого вала

4.	Снимите переходник масляного фильтра. См. Переходник масляного фильтра и узел масляного радиатора замена

5.	Снять верхний масляный поддон. См. Замена верхнего масляного поддона

6.	Снимите держатель подвески двигателя. См. Кронштейн подвески двигателя Замена

7.	Снять вакуумный шланг регулировки нагнетаемого воздуха

8.	Отвернуть 16 болтов (2, 3) крепления передней крышки двигателя.

Примечание: Аккуратно отсоединить от блока цилиндров, используя подходящий инструмент. Старайтесь не повредить уплотнительные поверхности.

9.	Снять переднюю крышку (1) двигателя.

1.	Удалить остатки старого герметика и материал прокладок с помощью подходящего инструмента.

2.	Очистить переднюю крышку и ее компоненты с помощью растворителя.

Примечание: Проверить, что на уплотнительной поверхности нет масла, смазки и старого герметика.

3.	Очистить от загрязнений отверстия болтов.

Предупреждение: См. Защитные очки и сжатый воздух Предупреждение

4.	Высушить переднюю крышку и ее компоненты сжатым воздухом.

Примечание: Полностью процедура монтажа передней крышки двигателя должна занимать 10 минут.

Примечание: Запрещается наносить уплотнительный компаунд на отверстия под болты передней крышки двигателя и на резьбу болтов.

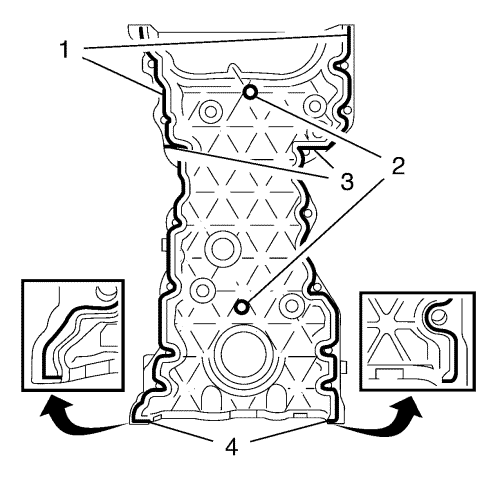

5.	Нанести уплотнительный компаунд на линию расположения герметика (1), 2 поверхности отверстий (2) и 2 участка (3).

6.	Нанести герметик на края фаски (4).

Примечание: Юстировочные штифты помогут сохранить необходимое положение при установке болтов.

7.	Для помощи в выравнивании крышки установить 2 направляющих штифта EN-50435 на блок двигателя.

8.	Установить переднюю крышку (1) двигателя.

Осторожно: См. Предупреждение о крепежных деталях

9.	Вставить болты передней крышки двигателя и снять направляющие штифты EN-50435 .

10.	Завернуть 13 болтов (M8) (3) крепления передней крышки двигателя. Равномерно затянуть болты с моментом затяжки 22 N·m (16 фунт-футов).

11.	Завернуть 3 болта (M6) (2) крепления крышки двигателя. Затяните болты с моментом затяжки 9 N·m (80 фунт-дюймов).

12.	Установите держатель подвески двигателя. См. Кронштейн подвески двигателя Замена

13.	Установить крышку распредвала. См. Демонтаж передней крышки двигателя

14.	Установите переходник масляного фильтра. См. Переходник масляного фильтра и узел масляного радиатора замена

15.	Установите шкив коленвала. См. Замена шкива коленчатого вала

16.	Установить натяжитель приводного ремня. См. Замена натяжителя приводного ремня

17.	Установить верхний масляный поддон . См. Замена верхнего масляного поддона
