Orlando |
||||||||
|
|
|
|||||||
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
|
Предупреждение:
См. Предупреждение, относящееся к бензину и его парам |

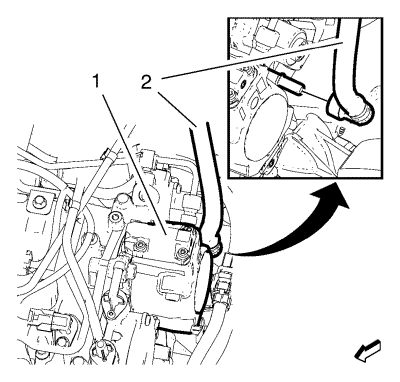

| 3. | Отсоединить трубку подвода топлива (2) от топливного насоса высокого давления (1) и освободить ее из фиксирующего зажима. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 4. | Установить на отверстия соединений заглушки EN-6015 . |

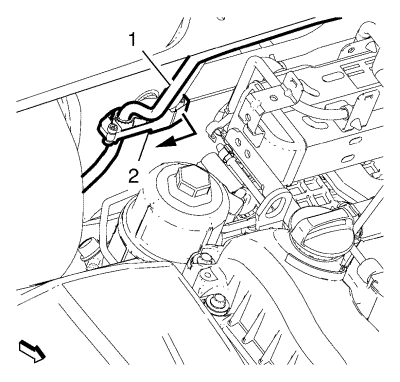

| 5. | Открыть верхний кронштейн (2) перегородки. |
| 6. | Освободить подающий топливопровод (1) от кронштейна перегородки. |
| 7. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 8. | Снять изолятор переднего отсека. См. Замена изолятора переднего отсека |

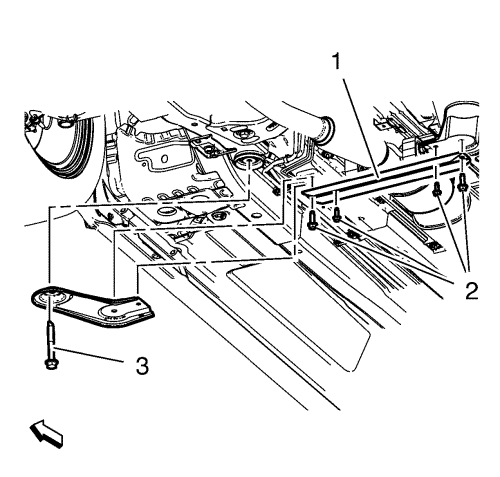

| 9. | Отвернуть 4 болта (2) крепления кронштейна передней подвески выхлопной трубы. |
| 10. | Отвернуть болт (3) рамы трансмиссии и передней подвески. |
| 11. | Снять правую раму трансмиссии и передней подвески. |

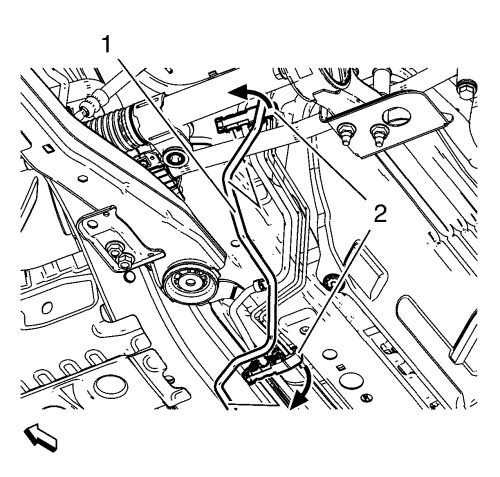

| 12. | Освободить подающий топливопровод (1) от 4 зажимов (2) кронштейна. |
| 13. | Отсоединить подающий топливопровод (3) от соединителя (1) подающего топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 14. | Установить на отверстия соединений заглушки EN-6015 . |
| 15. | Освободить трубку подвода топлива (3) от последнего зажима (2) кронштейна. |
| 16. | Снять подающий топливопровод (3). |
| 1. | Установить и надлежащим образом расположить трубку подвода топлива (3), прикрепить ее к последнему зажиму (2) кронштейна. |
| 2. | Снять заглушки EN-6015 . |
| 3. | Подсоединить подающий топливопровод (3) к соединителю (1) подающего топливопровода. |
| 4. | Прикрепить подающий топливопровод (1) к 4 зажимам (2) кронштейна. |
| 5. | Установить правую опору рамы трансмиссии и передней подвески. |
| 6. | Завернуть болт (3) рамы трансмиссии и передней подвески. |
| 7. | Привернуть 4 болта (2) кронштейна передней подвески выхлопной трубы. См. Замена кронштейна передней подвески выхлопной трубы : 2.4 л. LAF → 2.0L дизельный LNP |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 8. | Затянуть болт (3) рамы трансмиссии и передней подвески с моментом затяжки 160 N·m (118 фунт-футов). |
| 9. | Установить изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 10. | Опустить автомобиль. |
| 11. | Прикрепить подающий топливопровод (1) к верхнему кронштейну (2) перегородки. |
| 12. | Закрыть верхний кронштейн перегородки. |
| 13. | Снять заглушки EN-6015 . |
| 14. | Подсоединить трубку подвода топлива (2) к топливному насосу высокого давления (1) и прикрепить ее к фиксирующему зажиму. |
| 15. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 16. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
