Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 2. | Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 3. | Снимите модуль управления двигателя. См. Замена блока управления двигателем |
| 4. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 5. | Снять изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 6. | Опорожните систему охлаждения. См. Система охлаждения Слив и заправка |

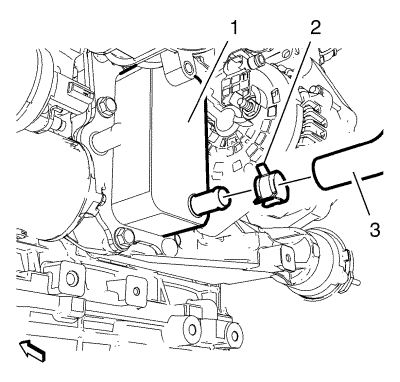

| 7. | Снять хомут (2) выпускного шланга радиатора моторного масла и выпускной шланг (3) с радиатора моторного масла (1). |
| 8. | Опустить автомобиль. |
| 9. | Отсоединить задний выпускной шланг охладителя нагнетаемого воздуха от корпуса дроссельной заслонки, а передний выпускной шланг охладителя нагнетаемого воздуха от кронштейна переднего выпускного шланга охладителя нагнетаемого воздуха и подвесить их сбоку. См. Выпускной шланг охладителя заправляемого воздуха Замена : LNP и механическая коробка передач → LNP и автоматическая коробка передач |
| 10. | Снять корпус дроссельной заслонки. См. Замена корпуса дросселя в сборе |
| 11. | Снять хомут (2) выпускного шланга радиатора моторного масла и отсоединить выпускной шланг (3) радиатора моторного масла от перепускной трубки (1) термостата. |
| 12. | Снять выпускной шланг (3) радиатора моторного масла. |
| 1. | Изменить положение выпускного шланга (3) радиатора моторного масла. |
| 2. | Подсоединить выпускной шланг (3) радиатора моторного масла к перепускной трубки (1) термостата и установить хомут (2) на выпускной шланг радиатора моторного масла. |
| 3. | Установить корпус дроссельных заслонок. См. Замена корпуса дросселя в сборе |
| 4. | Подсоединить задний выпускной шланг охладителя нагнетаемого воздуха к корпусу дроссельной заслонки, а передний выпускной шланг охладителя нагнетаемого воздуха к кронштейну переднего выпускного шланга охладителя нагнетаемого воздуха. См. Выпускной шланг охладителя заправляемого воздуха Замена : LNP и механическая коробка передач → LNP и автоматическая коробка передач |
| 5. | Поднять автомобиль. |
| 6. | Подсоединить выпускной шланг (3) к радиатору моторного масла и установить хомут (2) на выпускной шланг радиатора моторного масла (1). |
| 7. | Установить изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 8. | Опустить автомобиль. |
| 9. | Заправьте систему охлаждения. См. Система охлаждения Слив и заправка |
| 10. | Установите модуль управления двигателем. См. Замена блока управления двигателем |
| 11. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 12. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
