| 1. | Опорожните систему охлаждения. См. Система охлаждения Слив и заправка |
| 2. | Снимите охладитель нагнетаемого воздуха. См. Охладитель заправляемого воздуха Замена : Дизельный двигатель и LUJ с МКПП |

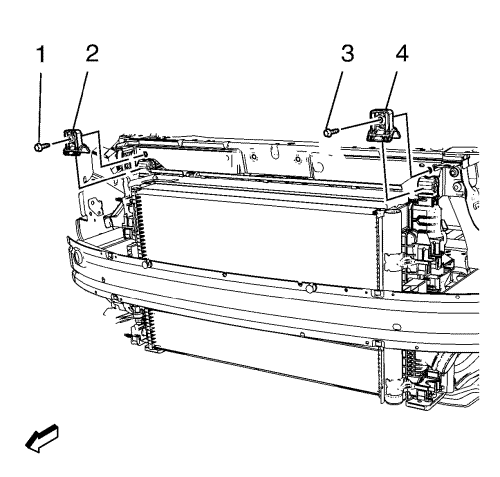

| 3. | Выкрутить 2 болта (1, 3) верхних кронштейнов радиатора. |
| 4. | Снять 2 верхних кронштейна радиатора (2, 4). |
| 5. | Снять выпускной шланг с радиатора. См. Выпускной шланг радиатора, замена : 1.8L 2H0 → 2.0L дизельный LNP → LAF |

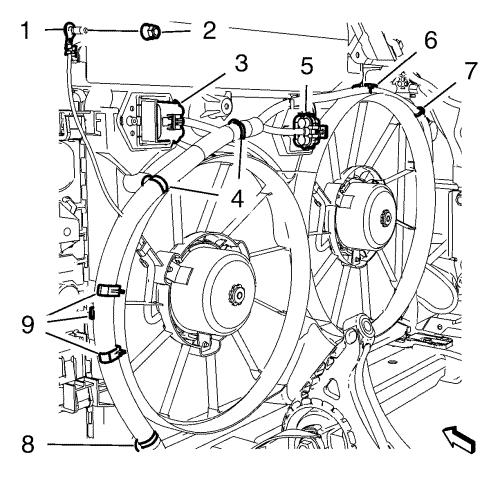

| 6. | Освободить зажим (8) жгута проводов от кожуха вентилятора охлаждения двигателя. |
| 7. | Освободить жгуты проводов от держателей кожуха вентилятора охлаждения двигателя (9) и подвесить жгут проводов в сторону. |
| 8. | Отсоединить 2 разъема (3, 5) жгута проводов электродвигателя вентилятора охлаждения двигателя. |
| 9. | Освободить зажим (4, 7) жгута проводов от кожуха вентилятора охлаждения двигателя. |
| 10. | Освободить жгут проводов от держателей (6) кожуха вентилятора охлаждения двигателя. |
| 11. | Подвесить жгут проводов кожуха вентилятора охлаждения двигателя сбоку. |

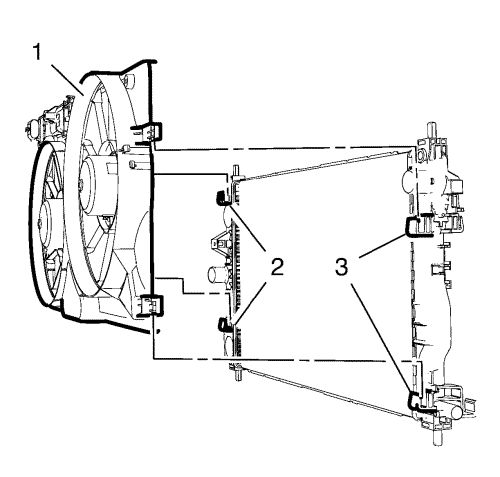

| 12. | Снять кожух (1) вентилятора охлаждения двигателя вверх с 4 зажимов радиатора (2, 3). |
| Примечание: Убедиться, что конденсатор кондиционера воздуха (3) закреплен предохранительными ремнями. |

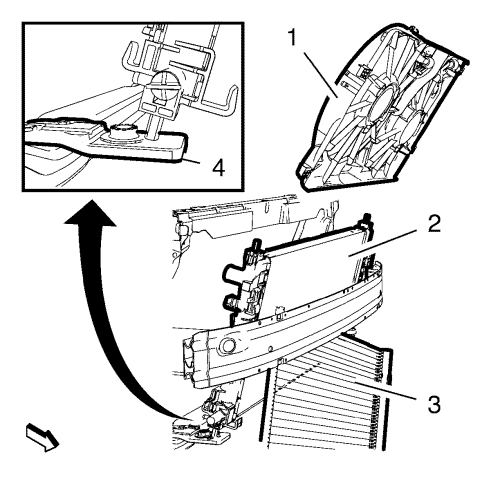

| 13. | Снять радиатор (2) с нижних кронштейнов радиатора (4) по направлению вверх и наклонить радиатор вперед. |
| 14. | Снять кожух вентилятора охлаждения двигателя (1) по направлению от автомобиля. |
| 15. | Освободить 2 жгута проводов (1, 3) вентилятора охлаждения двигателя от кожуха вентилятора охлаждения двигателя. |
| 16. | Освободить 2 разъема (2) вентилятора охлаждения двигателя от кожуха вентилятора охлаждения двигателя. |

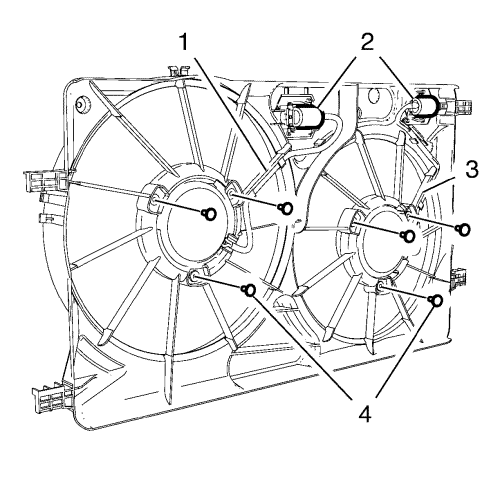

| 17. | Отвернуть 6 болтов (4) от 2 вентиляторов охлаждения двигателя. |
| 18. | Освободить 2 вентилятора охлаждения двигателя от кожуха вентиляторов охлаждения двигателя. |
| 1. | Установить 2 вентилятора охлаждения двигателя в кожух вентиляторов охлаждения двигателя. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Привернуть 6 болтов (4) к 2 вентиляторам охлаждения двигателя и затянуть их с моментом затяжки 4 N·m (35 фунт-дюймов). |
| 3. | Прикрепить 2 разъема (2) вентилятора охлаждения двигателя к кожуху вентилятора охлаждения двигателя. |
| 4. | Прикрепить 2 жгута проводов (1, 3) вентилятора охлаждения двигателя к кожуху вентилятора охлаждения двигателя. |
| 5. | Установить на автомобиль кожух (1) охлаждающего вентилятора двигателя. |
| 6. | Установить радиатор (2) на его нижние кронштейны. |
| 7. | Установить кожух (1) охлаждающего вентилятора двигателя на 4 зажима радиатора (2, 3). |
| 8. | Подсоединить и надлежащим образом расположить жгут проводов кожуха вентилятора охлаждения двигателя. |
| 9. | Подсоединить жгут проводов к держателям (6) кожуха вентилятора охлаждения двигателя. |
| 10. | Прикрепить зажим (4, 7) жгута проводов к кожуху вентилятора охлаждения двигателя. |
| 11. | Подсоединить 2 разъема (3, 5) жгута проводов электродвигателя вентилятора охлаждения двигателя. |
| 12. | Подсоединить жгут проводов к держателям (9) кожуха вентилятора охлаждения двигателя. |
| 13. | Прикрепить зажим (8) жгута проводов к кожуху вентилятора охлаждения двигателя. |
| 14. | Установить на радиатор выпускной шланг. См. Выпускной шланг радиатора, замена : 1.8L 2H0 → 2.0L дизельный LNP → LAF |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 15. | Установить 2 верхних кронштейна радиатора (2, 4). |
| 16. | Вкрутить 2 болта (1, 3) верхних кронштейнов радиатора и затянуть их моментом 22 N·m (16 фунто-футов). |
| 17. | Установите охладитель нагнетаемого воздуха. См. Охладитель заправляемого воздуха Замена : Дизельный двигатель и LUJ с МКПП |
| 18. | Заправьте систему охлаждения. См. Система охлаждения Слив и заправка |
