Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |

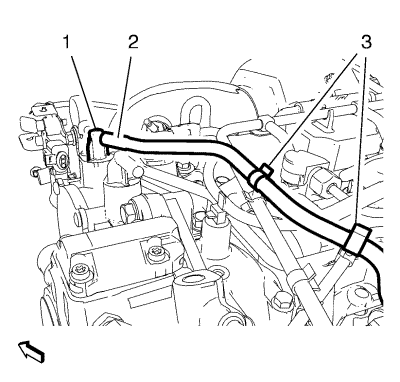

| 2. | Снять шланг (2) с вакуумного насоса (1). |
| 3. | Освободить шланг вакуумного насоса от 2 зажимов (3) шланга вакуумного насоса. |
| 4. | Снять канал (1) жгута проводов в направлении вверх от 3 кронштейнов охладителя рециркуляции выхлопных газов. Подвесить канал жгута проводов сбоку. |
| 5. | Снять шланг (3) вакуумного насоса с электромагнитного регулирующего перепускного клапана охладителя клапана рециркуляции выхлопных газов (5). |
| 6. | Снять 3 зажима (2) шланга вакуумного насоса. |
| 7. | Снять шланг (3) вакуумного насоса с вакуумного бачка (4) перепускного клапана нагнетаемого воздуха. |
| 1. | Подсоединить шланг (3) вакуумного насоса к вакуумному бачку (4) перепускного клапана нагнетаемого воздуха. |
| 2. | Установить 3 зажима (2) шланга вакуумного насоса. |
| 3. | Подсоединить шланг (3) вакуумного насоса к электромагнитному регулирующему перепускному клапану охладителя клапана рециркуляции выхлопных газов (5). |
| 4. | Прикрепить канал (1) жгута проводов двигателя к 3 кронштейнам охладителя рециркуляции выхлопных газов. |
| 5. | Прикрепить шланг вакуумного насоса к 2 зажимам (3) шланга вакуумного насоса. |
| 6. | Подсоединить шланг (2) к вакуумному насосу (1). |
| 7. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
