Orlando |
||||||||
|
|
|
|||||||
| • | EN-796 Быстросъемный соединитель съемника |
| • | EN-807 Заглушки |
| • | EN-6015 Заглушки |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 3. | Снимите модуль управления двигателя. См. Замена блока управления двигателем |
| 4. | Отвернуть болт (2) крепления кронштейна переднего выпускного шланга охладителя нагнетаемого воздуха. |
| 5. | Освободить зажим (4) крепления переднего выпускного шланга охладителя нагнетаемого воздуха к заднему шлангу. |
| 6. | Отсоединить передний выпускной шланг (1) охладителя нагнетаемого воздуха вместе с хомутом (4) от заднего выпускного шланга (3) охладителя нагнетаемого воздуха. Подвесить выпускной передний шланг охладителя нагнетаемого воздуха сбоку (1). |
| 7. | Освободить 4 фиксирующих зажима жгута проводов двигателя от кронштейна жгута проводов двигателя. |
| 8. | Отвернуть 2 болта (2) кронштейна жгута проводов двигателя и переходника выпускного водяного патрубка двигателя от переходника выпускного водяного патрубка двигателя. |
| 9. | Снять кронштейн (1) жгута проводов двигателя с переходника выпускного водяного патрубка двигателя. |
| 10. | Отсоединить разъем (4) жгута проводов топливного насоса высокого давления. |
| 11. | Снять возвратный шланг (3) трубы топливного распределителя. |
| 12. | Отсоединить переднюю трубку подвода топлива (5) и освободить ее из зажима переднего возвратного топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 13. | Установить на отверстия переднего возвратного топливопровода заглушки EN-6015 . |
| 14. | Отсоединить передний возвратный топливопровод (2) с помощью съемника EN-796 . См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 15. | Демонтируйте трубку (1), подающую топливо к форсунке. См. Замена подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе |
| 16. | Установить на отверстия трубки подвода топлива к форсункам заглушки EN-807 . |

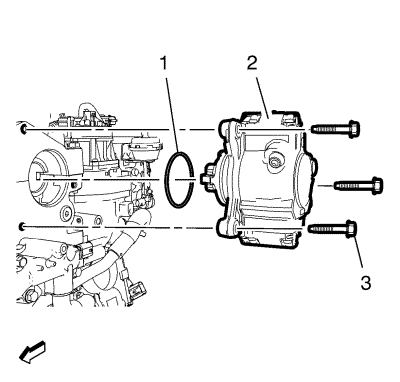

| 17. | Отвернуть 3 болта (3) топливного насоса. |
| 18. | Снять топливный насос высокого давления (2) вместе с прокладкой (1). |
| 1. | Установить топливный насос (2) с НОВОЙ прокладкой (1). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть 3 болта (3) топливного насоса высокого давления и затянуть их с моментом затяжки 25 N·m (18 фунт-футов). |
| 3. | Снять заглушки EN-807 с трубки подвода топлива (1) к топливным форсункам. |
| 4. | Установить подающий топливопровод топливных форсунок (1). См. Замена подающего топливопровода системы впрыска – от топливного насоса высокого давления к топливной рампе |
| 5. | Снять заглушки EN-6015 с переднего возвратного топливопровода (2). |
| 6. | Подсоединить передний возвратный топливопровод (2). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 7. | Подсоединить переднюю трубку подвода топлива (5) и прикрепить ее к зажиму переднего возвратного топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 8. | Установить возвратный топливный шланг (3) топливных форсунок. |
| 9. | Подсоединить разъем (4) жгута проводов топливного насоса высокого давления. |
| 10. | Установить кронштейн (1) жгута проводов двигателя на переходник выпускного водяного патрубка двигателя. |
| 11. | Завернуть 2 болта (2) кронштейна жгута проводов двигателя и переходника выпускного водяного патрубка двигателя к переходнику выпускного водяного патрубка двигателя и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 12. | Прикрепить 4 фиксирующих зажима жгута проводов двигателя к кронштейну жгута проводов двигателя. |
| 13. | Подсоединить передний выпускной шланг (1) охладителя нагнетаемого воздуха вместе с хомутом (4) к заднему выпускному шлангу (3) охладителя нагнетаемого воздуха. |
| 14. | Завернуть болт (2) крепления кронштейна переднего выпускного шланга охладителя нагнетаемого воздуха и затянуть его с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 15. | Затянуть хомут (4) крепления переднего выпускного шланга охладителя нагнетаемого воздуха к заднему шлангу с моментом затяжки 4 N·m (35 фунт-дюймов). |
| 16. | Установите модуль управления двигателем. См. Замена блока управления двигателем |
| 17. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 18. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
