Демонтаж выпускного распредвала

EN-50433 Фиксирующий переходник звездочки распределительного вала выпускных клапанов

Эквивалентные местные инструменты см. Специальный инструмент .

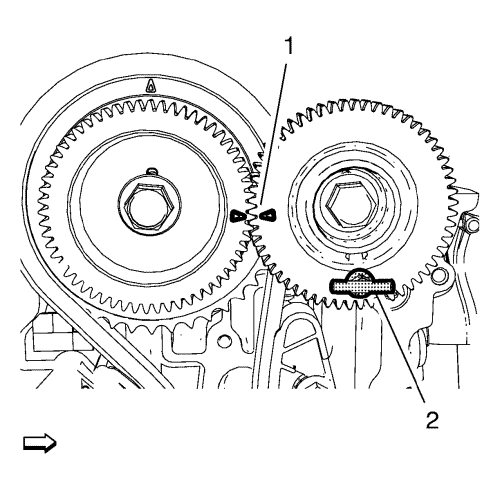

1.	Установить коленвал в положение 90° за верхней мертвой точкой рабочего хода поршня в цилиндре 1. Стрелки на звездочках распредвалов должны быть совмещены, как показано на рисунке (1).

2.	Зафиксировать звездочку распредвала выпускных клапанов с помощью стопорного инструмента EN-50433 (2).

Примечание: Снять направляющую крышку опоры распредвала с цилиндра 2. Отложить направляющие распредвалов в сторону в порядке разборки.

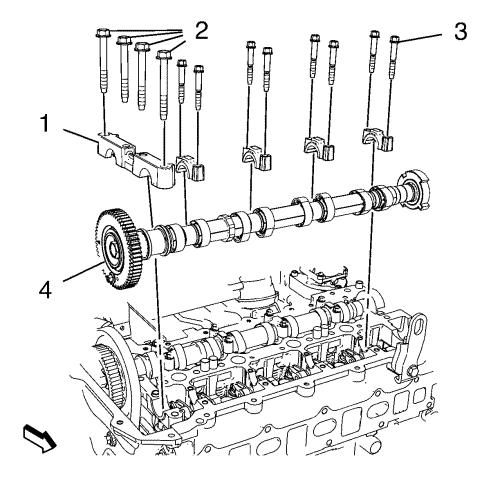

3.	Отвернуть 4 болта (2) крепления направляющей крышки опоры распредвала.

4.	Снять направляющую крышку (1) опоры распредвала.

5.	Отвернуть 8 болтов (3) крепления направляющей крышки опоры распредвала.

6.	Снять 4 направляющие крышки опоры распредвала.

7.	Снимите выпускной рапредвал (4).
