Информация по обслуживанию

Orlando

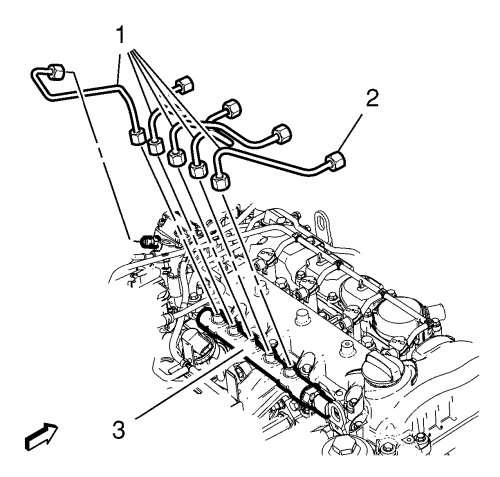

Установка подающего топливопровода топливной форсунки

EN-50434 Заглушка от попадания пыли в отверстие трубы топливного распределителя

Эквивалентные местные инструменты см. Специальный инструмент .

1.	Снять пылезащитную заглушку EN-50434 с трубы топливного распределителя системы распределенного впрыска топлива (3).

2.	Слегка отвернуть 2 болта крепления трубы топливного распределителя топливных форсунок.

3.	Установить трубки подвода топлива (1).

Осторожно: См. Предупреждение о крепежных деталях

4.	Завернуть 10 гаек (2) крепления трубки подвода топлива к топливным форсункам и затянуть их с моментом затяжки 27 N·m (20 фунт-футов).

5.	Затянуть 2 болта крепления трубы топливного распределителя топливных форсунок с моментом затяжки 25 N·m (18 фунт-футов).
