Orlando |
||||||||
|
|
|
|||||||
| 1. | Откройте капот. |
| 2. | Снять крышку аккумулятора. См. Замена крышки аккумулятора |
| 3. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |

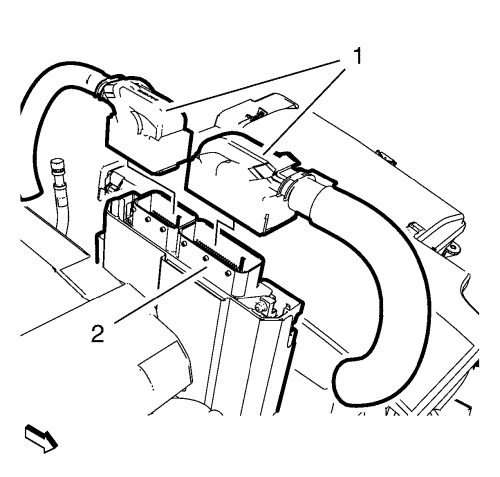

| 4. | Отсоединить 2 электрических разъема (1) жгутов проводов от модуля (2) управления двигателем. |

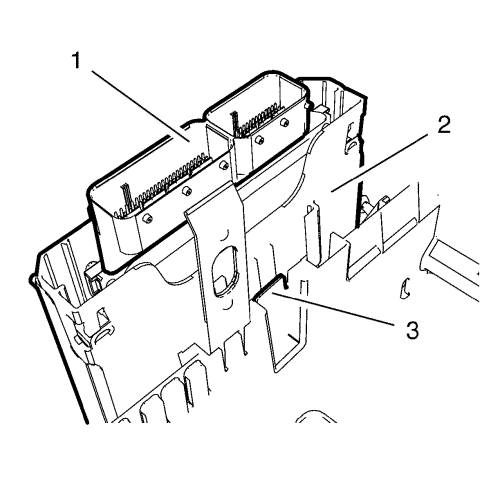

| 5. | Снять кронштейн (2) вместе с модулем (1) управления двигателем с поддона (3) аккумулятора. |
| 6. | Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 7. | Снять трубку для заполнения бачка с растворителем омывателя лобового стекла . См. Замена заправочной трубки бачка омывателя ветрового стекла |
| 8. | Снять блок предохранителей переднего отсека. См. Замена блока предохранителей переднего отделения |
| 9. | Снять смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |

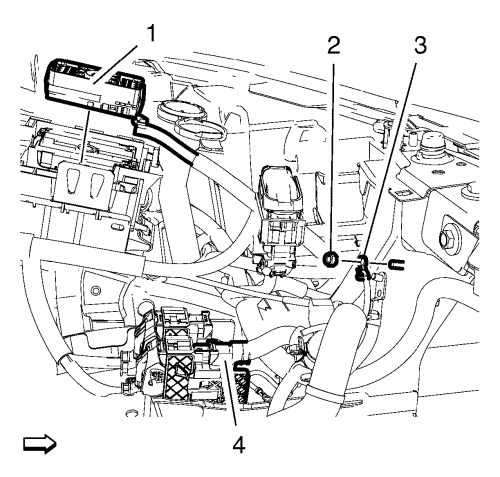

| 10. | Отвернуть гайку (2) провода заземления жгута проводов и снять провод заземления (3) жгута проводов. |
| 11. | Снять разъем (1) жгута проводов вверх от корпуса блока предохранителей переднего отсека. |
| 12. | Отсоединить переходный разъем (4) соединения жгута проводов. |

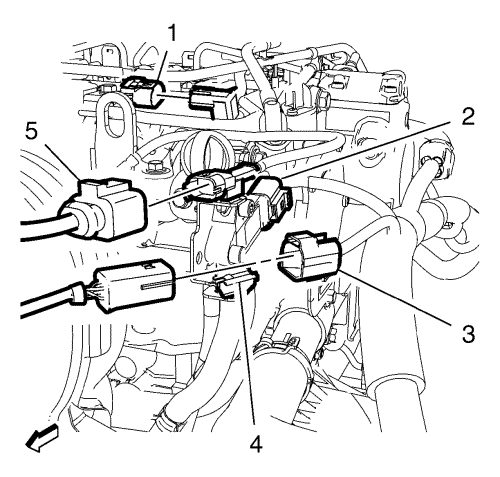

| 13. | Освободить 2 зажима жгута проводов от передней внутренней опоры рамы передней подвески и трансмиссии и от выпускного шланга охладителя нагнетаемого воздуха. |
| 14. | Отсоединить разъем (5) жгута проводов датчика температуры выхлопных газов. |
| 15. | Освободить разъем (3) жгута проводов подогреваемого датчика кислорода из фиксирующего зажима (4) и отсоединить разъем (3) жгута проводов подогреваемого датчика кислорода. |
| 16. | Отсоединить разъем (2) жгута проводов шланга датчика дифференциального давления выхлопных газов. |
| 17. | Отсоединить разъем (1) жгута проводов датчика положения распределительного вала. |

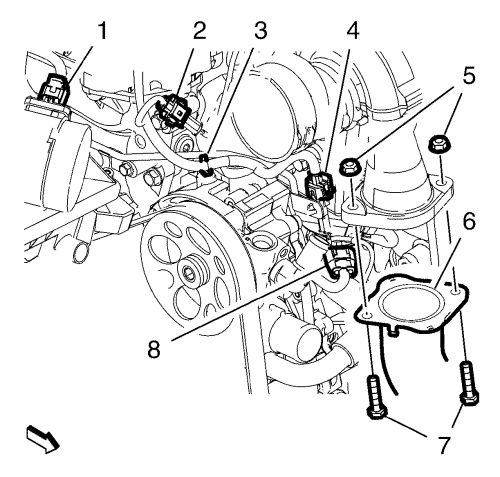

| 18. | Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена |
| 19. | Отвернуть 2 болта (7) впускного воздушного шланга охладителя нагнетаемого воздуха от 2 гаек (5) впускного воздушного шланга охладителя нагнетаемого воздуха. Подвесить впускной воздушный шланг (6) охладителя нагнетаемого воздуха сбоку. |
| 20. | Отсоединить разъем (2) жгута проводов датчика температуры выхлопных газов. |
| 21. | Отсоединить разъем (4) жгута проводов датчика температуры выхлопных газов и освободить зажим (3) жгута проводов от насоса рулевого управления с сервоусилителем. |
| 22. | Отсоединить разъем (8) жгута проводов привода перепускной заслонки тракта выпуска турбокомпрессора. |
| 23. | Отсоединить разъем (1) жгута проводов датчика массового расхода воздуха и снять зажим жгута проводов с корпуса воздушного фильтра. |
| 24. | Отсоединить разъем жгута проводов датчика давления моторного масла (2). |

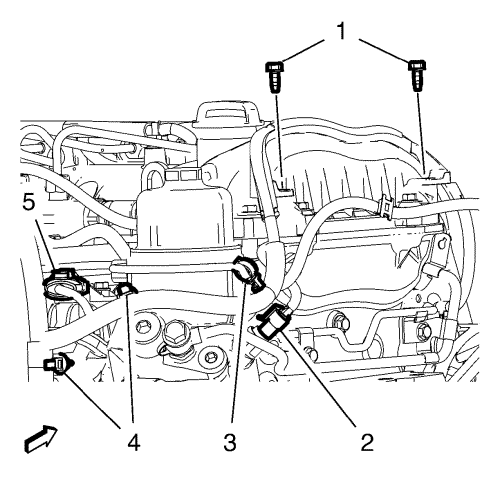

| 25. | Отсоединить фиксирующий зажим (3) жгута проводов от вакуумного шланга регулировки нагнетаемого воздуха. |
| 26. | Отвернуть 2 болта (1) крепления от канала жгута проводов. |
| 27. | Отсоединить разъем (5) жгута проводов датчика давления/температуры воздуха на впуске. |
| 28. | Освободить 2 зажима (4) жгутов проводов от масляного фильтра в сборе и от впускного коллектора. |

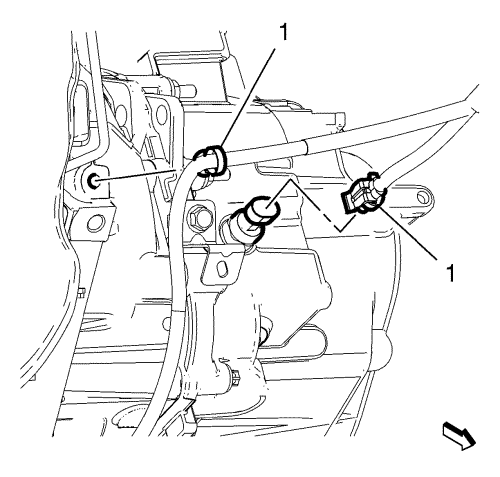

| 29. | Отсоединить разъем жгута проводов выключателя фонаря заднего хода от коробки передач. |
| 30. | Снять зажим (1) жгута проводов с коробки передач. |
| 31. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |

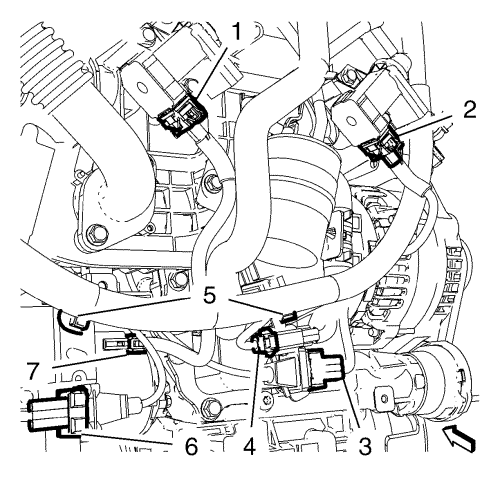

| 32. | Снять изоляцию двигательного отсека. См. Замена изолятора переднего отсека |
| 33. | Отсоединить 2 разъема (3, 6) жгутов проводов датчика детонации. |
| 34. | Отсоединить разъем жгута проводов генератора (4). |
| 35. | Отсоединить разъем (7) жгута проводов стартера. |
| 36. | Отсоединить разъем (1) жгута проводов вакуумного электромагнитного клапана и разъем (2) жгута проводов вакуумного электромагнитного клапана. |
| 37. | Освободить 2 зажима (5) жгутов проводов от 2 кронштейнов. |

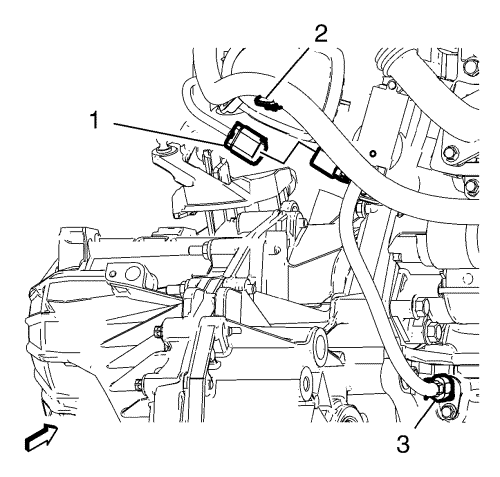

| 38. | Отсоединить разъем жгута проводов датчика положения коленчатого вала (3). |
| 39. | Отсоединить разъем жгута проводов корпуса дроссельной заслонки (1). |
| 40. | Отсоединить зажим (2) жгута проводов от выпускного шланга охладителя нагнетаемого воздуха. |

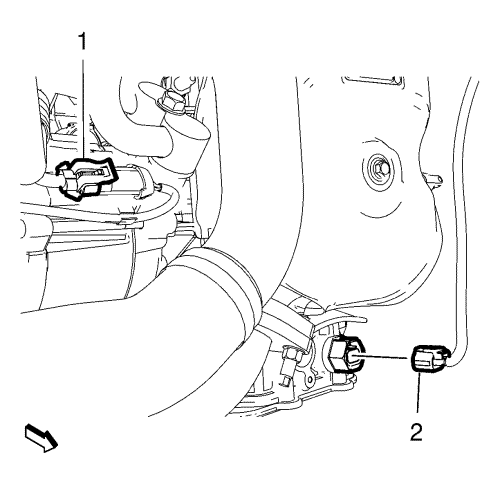

| 41. | Отсоединить разъем (1) жгута проводов воздушного кондиционера и разъем (2) жгута проводов указателя уровня моторного масла. Сдвинуть в сторону жгут проводов. |
| 42. | Опустить автомобиль. |

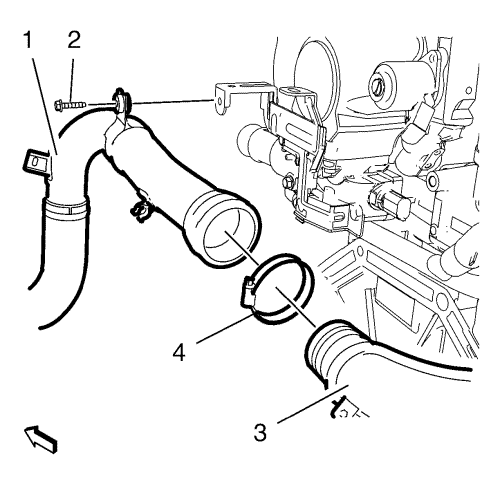

| 43. | Отвернуть болт (2) переднего выпускного шланга охладителя нагнетаемого воздуха от кронштейна жгута проводов. |

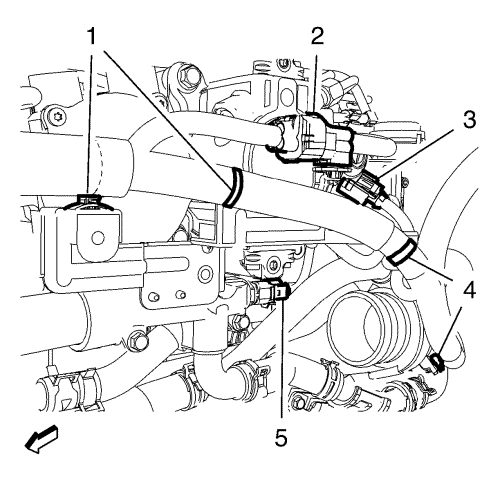

| 44. | Снять хомут (4) переднего выпускного шланга охладителя нагнетаемого воздуха с заднего выпускного шланга (3) охладителя нагнетаемого воздуха. Подвесить передний шланг (1) охладителя нагнетаемого воздуха сбоку. |
| 45. | Освободить и отсоединить разъем (2) жгута проводов свечей накаливания от кронштейна жгута проводов двигателя. |
| 46. | Отсоединить разъем (3) жгута проводов топливного насоса. |
| 47. | Отсоединить разъем (5) жгута проводов датчика температуры охлаждающей жидкости двигателя. |
| 48. | Освободить 4 зажима (1, 4) жгута проводов от кронштейна жгута проводов. |

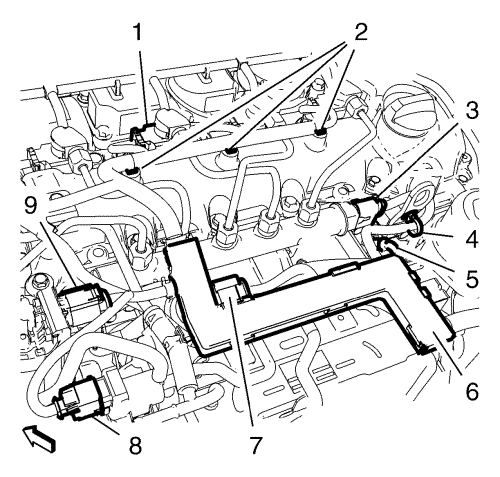

| 49. | Отсоединить разъем (8) жгута проводов вакуумного электромагнитного клапана. |
| 50. | Отсоединить разъем (9) жгута проводов клапана рециркуляции выхлопных газов. |
| 51. | Отсоединить разъем (7) жгута проводов клапана впускного привода. |
| 52. | Отсоединить разъем (3) жгута проводов датчика давления в трубе топливного распределителя топливных форсунок. |
| 53. | Отсоединить 4 разъема (5) жгутов проводов свечей накаливания. |
| 54. | Отсоединить 4 разъема (1) жгутов проводов топливных форсунок. |
| 55. | Освободить 4 зажима (2, 4) жгута проводов двигателя от крышки распределительного вала. |
| 56. | Освободить канал (6) жгута проводов двигателя в направлении вверх от 3 кронштейнов охладителя рециркуляции выхлопных газов. |
| 57. | Снять жгут проводов двигателя с автомобиля. |
| 1. | Установить жгут проводов двигателя на автомобиль. |
| 2. | Прикрепить канал (6) жгута проводов двигателя к 3 кронштейнам охладителя рециркуляции выхлопных газов. |
| 3. | Прикрепить 4 зажима (2, 4) жгута проводов двигателя к крышке распределительного вала. |
| 4. | Подсоединить 4 разъема (1) жгутов проводов топливных форсунок. |
| 5. | Подсоединить разъем (3) жгута проводов датчика давления в трубе топливного распределителя топливных форсунок. |
| 6. | Подсоединить 4 разъема (5) жгутов проводов свечей накаливания. |
| 7. | Подсоединить разъем (3) жгута проводов датчика давления в трубе топливного распределителя топливных форсунок. |
| 8. | Подсоединить разъем (7) жгута проводов клапана впускного привода. |
| 9. | Подсоединить разъем (9) жгута проводов клапана рециркуляции выхлопных газов. |
| 10. | Подсоединить разъем (8) жгута проводов вакуумного электромагнитного клапана. |
| 11. | Прикрепить 4 зажима (1, 4) жгута проводов к кронштейну жгута проводов. |
| 12. | Подсоединить разъем (5) жгута проводов датчика температуры охлаждающей жидкости двигателя. |
| 13. | Подсоединить разъем (3) жгута проводов топливного насоса. |
| 14. | Подсоединить и прикрепить разъем (2) жгута проводов свечей накаливания к кронштейну жгута проводов двигателя. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 15. | Положить передний выпускной шланг (1) охладителя нагнетаемого воздуха с хомутом (4) переднего выпускного шланга охладителя нагнетаемого воздуха рядом с задним выпускным шлангом (3) охладителя нагнетаемого воздуха и затянуть хомут с моментом затяжки 3,5 N·m (31 фунт-дюймов). |
| 16. | Завернуть болт (2) переднего впускного шланга охладителя нагнетаемого воздуха в кронштейн жгута проводов и затянуть его с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 17. | Поднять автомобиль. |
| 18. | Установить жгут проводов на место. |
| 19. | Подсоединить разъем (1) жгута проводов воздушного кондиционера и разъем (2) жгута проводов указателя уровня моторного масла. |
| 20. | Подсоединить зажим (2) жгута проводов к выпускному шлангу охладителя нагнетаемого воздуха. |
| 21. | Подсоединить разъем жгута проводов корпуса дроссельной заслонки (1). |
| 22. | Подсоединить разъем жгута проводов датчика положения коленчатого вала (3). |
| 23. | Прикрепить 2 зажима (5) жгутов проводов к 2 кронштейнам. |
| 24. | Подсоединить разъем (1) жгута проводов вакуумного электромагнитного клапана и разъем (2) жгута проводов вакуумного электромагнитного клапана. |
| 25. | Подсоединить разъем (7) жгута проводов стартера. |
| 26. | Подсоединить разъем жгутов проводов генератора (4). |
| 27. | Подсоединить 2 разъема (3, 6) жгутов проводов датчика детонации. |
| 28. | Установить звукоизолятор моторного отсека. См. Замена изолятора переднего отсека |
| 29. | Опустить автомобиль. |
| 30. | Установить зажим (1) жгута проводов на коробку передач. |
| 31. | Подсоединить разъем жгута проводов выключателя фонаря заднего хода к коробке передач. |
| 32. | Прикрепить 2 зажима (4) жгутов проводов к масляному фильтру в сборе и к впускному коллектору. |
| 33. | Подсоединить разъем (5) жгута проводов датчика давления/температуры воздуха на впуске. |
| 34. | Завернуть 2 болта (1) крепления жгута проводов к каналу жгута проводов и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |
| 35. | Подсоединить фиксирующий зажим (3) жгута проводов к вакуумному шлангу регулировки нагнетаемого воздуха. |
| 36. | Подсоединить разъем (2) жгута проводов датчика давления моторного масла. |
| 37. | Подсоединить разъем (1) жгута проводов датчика массового расхода воздуха и установить зажим жгута проводов на корпусе воздушного фильтра. |
| 38. | Подсоединить разъем (8) жгута проводов привода перепускной заслонки тракта выпуска турбокомпрессора. |
| 39. | Подсоединить разъем (4) жгута проводов датчика температуры выхлопных газов и прикрепить зажим (3) жгута проводов к насосу рулевого управления с сервоусилителем. |
| 40. | Подсоединить разъем (2) жгута проводов датчика температуры выхлопных газов. |
| 41. | Привернуть 2 болта (7) впускного воздушного шланга охладителя нагнетаемого воздуха к 2 гайкам (5) впускного воздушного шланга охладителя нагнетаемого воздуха и затянуть их с моментом затяжки 22 N·m (16 фунт-футов). |
| 42. | Установите выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена |
| 43. | Подсоединить разъем (1) жгута проводов датчика положения распределительного вала. |
| 44. | Подсоединить разъем (2) жгута проводов шланга датчика дифференциального давления выхлопных газов. |
| 45. | Прикрепить разъем (3) жгута проводов подогреваемого датчика кислорода к фиксирующему зажиму (4) и подсоединить разъем (3) жгута проводов подогреваемого датчика кислорода. |
| 46. | Подсоединить разъем (5) жгута проводов датчика температуры выхлопных газов. |
| 47. | Прикрепить 2 зажима жгута проводов к передней внутренней опоре рамы передней подвески и трансмиссии и к выпускному шлангу охладителя нагнетаемого воздуха. |
| 48. | Подсоединить переходный разъем (4) соединения жгута проводов. |
| 49. | Подсоединить разъем (1) жгута проводов к корпусу блока предохранителей переднего отсека. |
| 50. | Подсоединить провод заземления (3) жгута проводов и завернуть гайку (2) провода заземления жгута проводов; затянуть гайку с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 51. | Установить блок предохранителей переднего отсека. См. Замена блока предохранителей переднего отделения |
| 52. | Установите смотровой щиток двигателя. См. Щиток осмотра двигателя, Замена |
| 53. | Установить наливную трубку бачка для жидкости омывателя лобового стекла. См. Замена заправочной трубки бачка омывателя ветрового стекла |
| 54. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 55. | Установить кронштейн (2) вместе с модулем (1) управления двигателем на поддон (3) аккумулятора. |
| 56. | Подсоединить 2 электрических разъема (1) жгутов проводов к модулю (2) управления двигателем. |
| 57. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 58. | Установите крышку аккумулятора. См. Замена крышки аккумулятора |
| 59. | Закройте капот. |
