Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 3. | Снять изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 4. | Снять заднюю подвеску коробки передач. См. Задняя подвеска коробки передач Замена : Гидравлический сервоусилитель рулевого управления |
| 5. | Отсоединить разъем (1) жгута проводов стартера. |
| 6. | Отвернуть гайку (2) положительного провода стартера и снять положительный провод (5) стартера. |
| 7. | Отвернуть болт (4) крепления провода заземления и снять провод заземления (3) с блока цилиндров. |

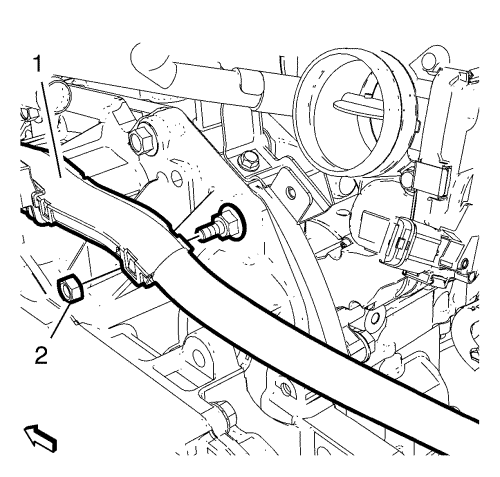

| 8. | Отвернуть гайку (2) крепления кронштейна жгута проводов двигателя и снять жгут проводов двигателя (1). |
| 9. | Отвернуть 3 болта (1, 3) крепления стартера. |
| 10. | Снять стартер (2). |
| 1. | Установить стартер (2). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть 3 болта (1, 3) крепления стартера и затянуть их с моментом затяжки 58 N·m (43 фунт-футов). |
| 3. | Установить жгут проводов двигателя (1) и завернуть гайку (2) крепления кронштейна жгута проводов двигателя; затянуть гайку с моментом затяжки 9,5 N·m (84 фунт-дюймов). |
| 4. | Подсоединить разъем (1) жгута проводов стартера. |
| 5. | Установить положительный провод (5) стартера и завернуть гайку (2) положительного провода стартера. Затянуть гайку с моментом затяжки 9,5 N·m (84 фунт-дюймов). |
| 6. | Установить провод заземления (3) на блок цилиндров и завернуть болт (4) крепления провода заземления. Затянуть болт с моментом затяжки 22 N·m (16 фунт-футов). |
| 7. | Установите заднюю опору коробки передач. См. Задняя подвеска коробки передач Замена : Гидравлический сервоусилитель рулевого управления |
| 8. | Установить изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 9. | Опустить автомобиль. |
| 10. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
