Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Освободить фиксирующий выступ (1) на крышке коробки предохранителей аккумулятора. |
| 3. | Используйте подходящую отвертку (2), чтобы освободить зажим (4) через окно (3). |
| Примечание: Вытянуть кожух коробки предохранителей аккумулятора. НЕ вытягивать заслонку. |
| 4. | Откройте крышку коробки предохранителей аккумулятора (1). |
| 5. | Отвернуть гайку (2) крепления положительного провода аккумулятора к стартеру. |
| 6. | Снять положительный провод от аккумулятора до стартера (3) с аккумулятора. |
| 7. | Отвернуть гайку отрицательного провода аккумулятора (1). |
| 8. | Снять отрицательный провод (2). |
| 9. | Отсоединить 2 электрических разъема (1) жгутов проводов от модуля (2) управления двигателем. |
| 10. | Снять модуль управления двигателем (2) вверх. |
| 11. | Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова |

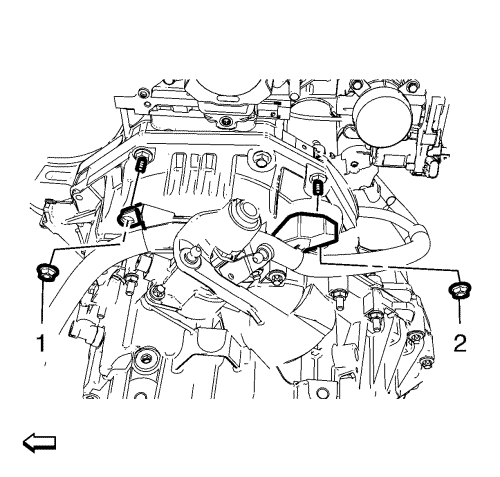

| 12. | Отвернуть 2 гайки (1; 2) крепления кронштейна положительного и отрицательного провода. |
| 13. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 14. | Снять изоляцию двигательного отсека. См. Замена изолятора переднего отсека |
| 15. | Отвернуть гайку (2) положительного и отрицательного провода. |
| 16. | Снять положительный и отрицательный провод (5) со стартера. |
| 17. | Отвернуть болт (4) провода заземления. |
| 18. | Снять провод заземления (3) с блока цилиндров. |
| 19. | Освободить от кронштейна положительный и отрицательный провода. |

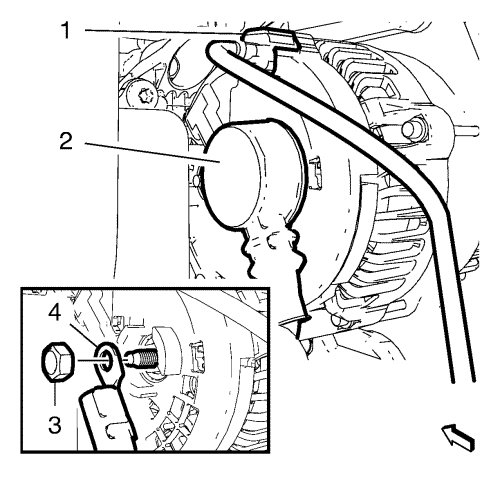

| 20. | Сдвинуть колпачок генератора (2) в сторону. |
| 21. | Отвернуть гайку (3) крепления положительного провода генератора. |
| 22. | Снять положительный провод (4) с генератора. |
| 23. | Подвесить положительный и отрицательный провода сбоку. |
| 24. | Опустить автомобиль. |
| 25. | Снять положительный и отрицательный провода с автомобиля. |
| 1. | Установить положительный и отрицательный провода на автомобиль. |
| 2. | Поднять автомобиль. |
| 3. | Установить положительный и отрицательный провода. |
| 4. | Подсоединить положительный и отрицательный провода (4) к генератору. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Завернуть гайку (3) крепления положительного и отрицательного проводов и затянуть ее с моментом затяжки 17 N·m (13 фунт-футов). |
| 6. | Надеть колпачок генератора (2) на клемму положительного и отрицательного проводов. |
| 7. | Прикрепить к кронштейну зажим положительного и отрицательного проводов. |
| 8. | Установить провод заземления (3) на блок цилиндров. |
| 9. | Завернуть болт (4) крепления провода заземления и затянуть его с моментом затяжки 22 N·m (16 фунт-футов). |
| 10. | Подсоединить положительный и отрицательный провода (5) к стартеру. |
| 11. | Завернуть гайку (2) крепления положительного и отрицательного проводов и затянуть ее с моментом затяжки 9,5 N·m (84 фунт-дюймов). |
| 12. | Установить звукоизолятор моторного отсека. См. Замена изолятора переднего отсека |
| 13. | Опустить автомобиль. |
| 14. | Завернуть 2 гайки (1, 2) крепления кронштейна положительного и отрицательного проводов и затянуть их с моментом затяжки 17 N·m (13 фунт-футов). |
| 15. | Подсоединить 2 электрических разъема (1) жгутов проводов к модулю (2) управления двигателем. |
| 16. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 17. | Установить модуль управления двигателем (2). |
| 18. | Подсоединить 2 электрических разъема (1) жгутов проводов к модулю (2) управления двигателем. |
| 19. | Установить отрицательный провод (2). |
| 20. | Завернуть гайку (1) отрицательного провода и затянуть ее с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 21. | Подсоединить положительный провод от аккумулятора до стартера (3) к аккумулятору. |
| 22. | Завернуть и затянуть гайку (2) крепления положительного провода аккумулятора к стартеру. |
| 23. | Закройте крышку коробки предохранителей и зафиксируйте фиксирующие выступы (1) и (4). |
| 24. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| © Copyright Chevrolet. All rights reserved |
