Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Слив топлива из топливного бака См. Опорожнение топливного бака |
| 3. | Снять облицовку задней колесной ниши. См. Задний дом-фургон, замена покрытия панели |
| 4. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |

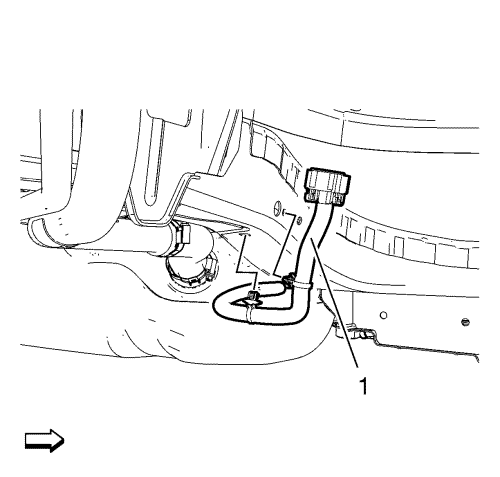

| 5. | Отсоединить жгут проводов (1) от модуля топливного насоса топливного бака и освободить его от кузова. |
| 6. | Отсоединить возвратный топливопровод (3) от соединителя (1) возвратного топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 7. | Закупорьте все разъемы с помощью заглушек EN-6015 . |
| 8. | Отсоединить подающий топливопровод (3) от соединителя (1) подающего топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 9. | Закупорьте все разъемы с помощью заглушек EN-6015 . |
| 10. | Отсоединить муфту быстрого соединения (5) наливного патрубка паров топлива системы EVAP топливного бака от вентиляционного трубопровода топливного бака (1). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 11. | Закупорить все разъемы с помощью заглушек EN-6015 . |
| 12. | Освободить хомут наливного патрубка топлива (3). |
| 13. | Снять заправочный шланг топлива (4) с наливного патрубка топлива (2). |
| 14. | Установить под топливный бак подходящий домкрат. |
| 15. | Отвернуть 2 болта (2) крепежных лент топливного бака. |
| 16. | Снять 2 крепежные ленты (1) топливного бака. |

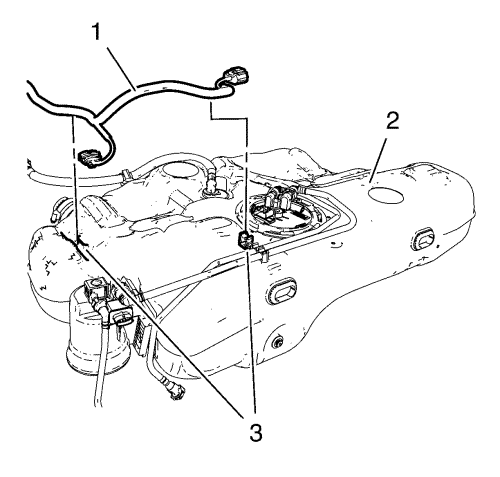

| 17. | Медленно и осторожно опустить топливный бак (2) на высоту, достаточную для доступа к жгуту проводов (1) топливного насоса. |
| Освободить жгут проводов модуля топливного насоса в топливном баке из 2 зажимов (3). |

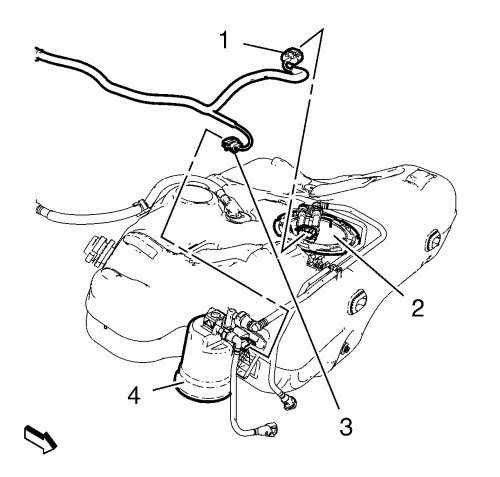

| 18. | Отсоединить разъем (1) жгута проводов топливного насоса от модуля топливного насоса (2) в топливном баке. |
| 19. | Отсоединить разъем (3) жгута проводов топливного фильтра от топливного фильтра (4). |
| 1. | Подсоединить разъем (1) жгута проводов топливного насоса к модулю топливного насоса (2) в топливном баке. |
| 2. | Подсоединить разъем (3) жгута проводов топливного фильтра к топливному фильтру (4). |
| 3. | Прикрепить жгут проводов (1) модуля топливного насоса в топливном баке к 2 зажимам (3) кронштейна. |
| 4. | Установить 2 крепежные ленты (1) топливного бака. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Установить 2 болта (2) крепежных лент топливного бака и затянуть их с моментом затяжки 23 N·m (17 фунт-футов). |
| 6. | Насадить заправочный шланг топлива (4) на наливной патрубок топлива (2). |
| 7. | Установить хомут наливного патрубка топлива (3). |
| 8. | Снять заглушки EN-6015 со всех разъемов. |
| 9. | Подсоединить муфту быстрого соединения (5) наливного патрубка паров топлива системы EVAP топливного бака к вентиляционному трубопроводу топливного бака (1). См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 10. | Снять заглушки EN-6015 со всех соединений. |
| 11. | Подсоединить подающий топливопровод (3) к соединителю (1) подающего топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 12. | Снять заглушки EN-6015 со всех разъемов. |
| 13. | Подсоединить возвратный топливопровод (3) к соединителю (1) возвратного топливопровода. См. Обслуживание быстросъемных фитингов с пластиковыми буртиками |
| 14. | Закрепить жгут проводов модуля топливного насоса в топливном баке (1) на кузове. |
| 15. | Установите облицовку задней колесной ниши. См. Задний дом-фургон, замена покрытия панели |
| 16. | Опустить автомобиль. |
| 17. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
