Замена заправочного патрубка

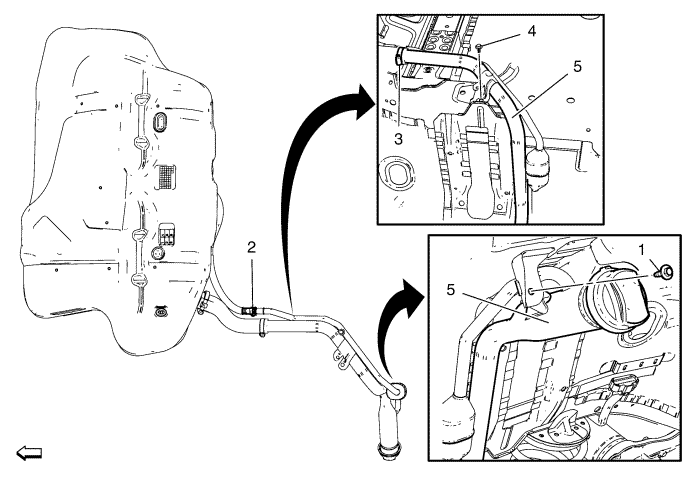

          2190279


Выноска
Название компонента


Предварительные процедуры

      1. Откройте капот.
     2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова
     3. Снять кожух заправочного патрубка топливного бака. См. Замена корпуса заправочного патрубка
     4. Опорожните топливный бак. См. Опорожнение топливного бака


1
Болт кронштейна наливного патрубка топливного бака

Осторожно: См. Предупреждение о крепежных деталях

Затянуть
9 Н·м (80 фунт-дюймов)

2
Быстросъемная муфта нижней рециркуляционной трубки

3
Хомут наливного патрубка топливного бака

4
Болт заземления наливного патрубка топливного бака

Затянуть
9 Н·м (80 фунт-дюймов)

5
Наливной патрубок топливного бака
