Orlando |
||||||||
|
|
|
|||||||
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 2. | Снять изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 3. | Снять переднюю часть защитного подкрылка правой передней колесной арки. См. Замена покрытия арки переднего колеса |
| 4. | Снять крышку приводного ремня и шкива. См. Снятие крышки шкива и приводного ремня |
| 5. | Натянуть натяжитель приводного ремня (1), для этого повернуть его против часовой стрелки с помощью подходящего гаечного ключа за держатель (2). |
| 6. | Установить удерживающий штифт EN-48952 (3). |
| 7. | Снять приводной ремень со шкива генератора, с верхнего шкива и с натяжителя. |

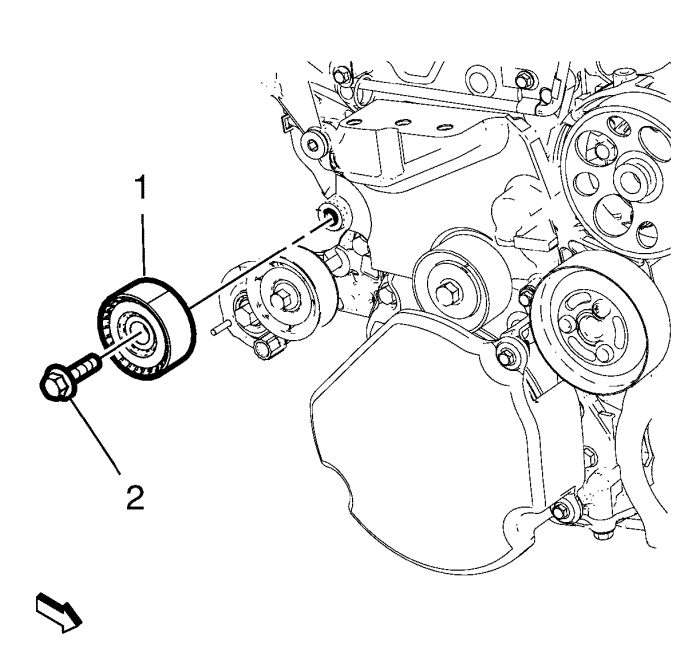

| 8. | Отвернуть болт (2) холостого шкива верхнего приводного ремня. |
| 9. | Снять холостой шкив (1) верхнего приводного ремня. |
| 1. | Установить верхний холостой шкив (1) приводного ремня. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть болт (2) верхнего шкива приводного ремня и затянуть его с моментом затяжки 58 N·m (43 фунт-футов). |
| 3. | Насадить приводной ремень на шкив генератора, на верхний шкив и на натяжитель. |
| 4. | Натянуть натяжитель приводного ремня (1), для этого повернуть его против часовой стрелки с помощью подходящего гаечного ключа за держатель (2). |
| 5. | Снять удерживающий штифт EN-48952 (3). |
| 6. | Ослабить натяжение приводного ремня на натяжитель (1) и дать возможность натяжителю медленно сдвинуться назад. |
| 7. | Проверить правильность посадки приводного ремня. |
| 8. | Установить крышку приводного ремня и шкива. См. Установка крышки приводного ремня и шкива |
| 9. | Установить переднюю часть защитного подкрылка правой передней колесной арки. См. Замена покрытия арки переднего колеса |
| 10. | Установить изолятор переднего отсека. См. Замена изолятора переднего отсека |
| 11. | Опустить автомобиль. |
