Orlando |
||||||||
|
|
|
|||||||
| 1. | Откройте капот. |
| 2. | Снять крышку аккумулятора. См. Замена крышки аккумулятора |
| 3. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 4. | Отсоединить 2 электрических разъема (1) жгутов проводов от модуля (2) управления двигателем. |
| 5. | Снять кронштейн (2) вместе с модулем (1) управления двигателем с поддона (3) аккумулятора. |
| 6. | Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 7. | Снять облицовку переднего бампера. См. Демонтаж и установка облицовки переднего бампера |

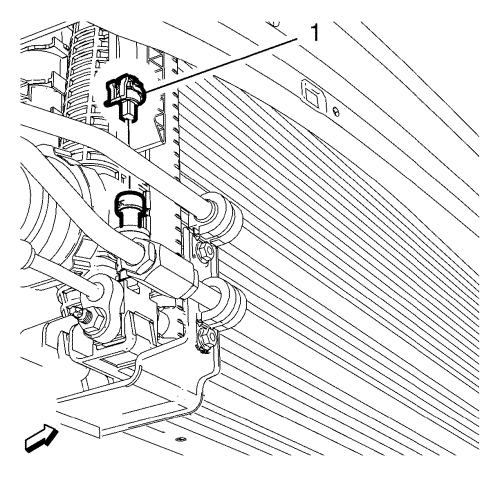

| 8. | Отсоединить разъем (1) жгута проводов датчика давления хладагента воздушного кондиционера. |
| 9. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 10. | Снять изоляцию двигательного отсека. См. Замена изолятора переднего отсека |

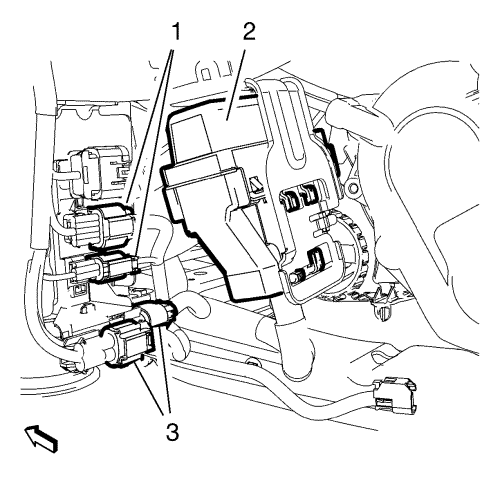

| 11. | Сдвинуть коробку (2) модуля CRFM вправо и снять коробку модуля CRFM с кронштейна. |
| 12. | Отсоединить 4 разъема (1, 3) жгутов проводов. |
| 13. | Освободить зажим (8) жгута проводов от кожуха вентилятора охлаждения двигателя. |
| 14. | Освободить жгут проводов от держателей (9) кожуха вентилятора охлаждения двигателя. Сдвинуть в сторону жгут проводов. |
| 15. | Опустить автомобиль. |
| 16. | Отвернуть гайку (2) провода заземления жгута проводов и снять провод заземления (1) жгута проводов. |
| 17. | Отсоединить 2 разъема (3, 5) жгута проводов электродвигателя вентилятора охлаждения двигателя. |
| 18. | Освободить зажим (4, 7) жгута проводов от кожуха вентилятора охлаждения двигателя. |
| 19. | Освободить жгут проводов от держателей (6) кожуха вентилятора охлаждения двигателя. |
| 20. | Снять жгут проводов кожуха вентилятора охлаждения двигателя с автомобиля. |
| 1. | Подсоединить и надлежащим образом расположить разъем жгута проводов кожуха вентилятора охлаждения двигателя. |
| 2. | Подсоединить жгут проводов к держателям (6) кожуха вентилятора охлаждения двигателя. |
| 3. | Прикрепить зажим (4, 7) жгута проводов к кожуху вентилятора охлаждения двигателя. |
| 4. | Подсоединить 2 разъема (3, 5) жгута проводов электродвигателя вентилятора охлаждения двигателя. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Подсоединить провод заземления (1) жгута проводов и завернуть гайку (2) провода заземления жгута проводов; затянуть гайку с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 6. | Поднять автомобиль. |
| 7. | Подсоединить жгут проводов к держателям (9) кожуха вентилятора охлаждения двигателя. |
| 8. | Прикрепить зажим (8) жгута проводов к кожуху вентилятора охлаждения двигателя. |
| 9. | Подсоединить 4 разъема (1, 3) жгутов проводов. |
| 10. | Установить коробку (2) модуля CRFM на кронштейн и сдвинуть коробку модуля CRFM влево до упора. |
| 11. | Установить звукоизолятор моторного отсека. См. Замена изолятора переднего отсека |
| 12. | Опустить автомобиль. |
| 13. | Подсоединить разъем (1) жгута проводов датчика давления хладагента воздушного кондиционера. |
| 14. | Установите переднюю облицовку бампера. См. Демонтаж и установка облицовки переднего бампера |
| 15. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова |
| 16. | Установить кронштейн (2) вместе с модулем (1) управления двигателем на поддон (3) аккумулятора. |
| 17. | Подсоединить 2 электрических разъема (1) жгутов проводов к модулю (2) управления двигателем. |
| 18. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 19. | Установите крышку аккумулятора. См. Замена крышки аккумулятора |
| 20. | Закройте капот. |
