Orlando |
||||||||
|
|
|
|||||||
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снимите крышку верхней консольной части приборной панели. См. Замена крышки верхней консольной части приборной панели . |
| 2. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| 3. | Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска . |

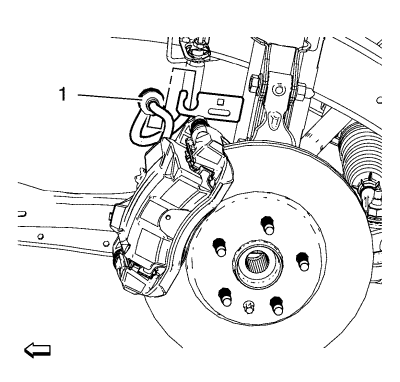

| 4. | Отделить тормозной шланг (1) от амортизатора. |

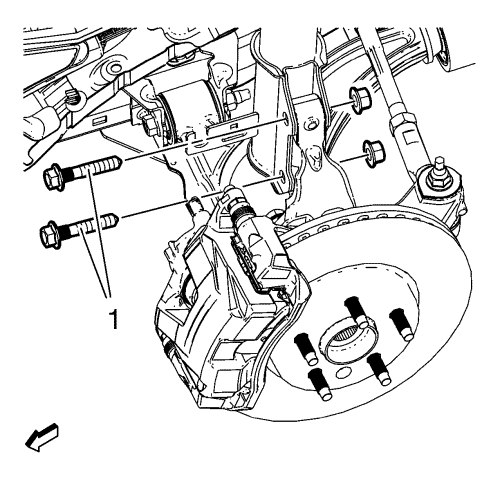

| 5. | Снять гайки и болты (1) поворотного кулака. |

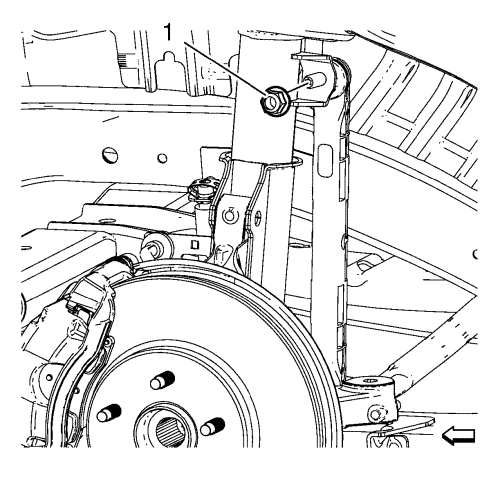

| 6. | Снимите гайку тяги вала стабилизатора (1) с передней стойки. |
| 7. | Опустить автомобиль. |
| 8. | С помощью гаечного ключа CH-49375 (2) и Torx®< (1) открутить верхнюю гайку стойки. |

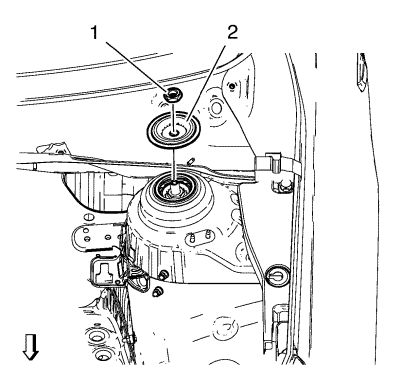

| 9. | Снять гайку верхней опоры стойки амортизатора (1). |
| 10. | Снять монтажную пластину (2) стойки. |
| 11. | Отделить переднюю стойку от поворотного кулака. |
| 12. | Снять переднюю стойку в сборе с автомобиля. |
| 13. | Для обслуживания отдельных компонентов стойки см. Замена амортизационной стойки, детали амортизационной стойки или пружины . |
| 1. | Установить переднюю стойку в сборе. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 2. | Установить монтажную пластину стойки (2). |
| 3. | Вкрутить гайку верхней опоры стойки амортизатора (1). |
| 4. | С помощью гаечного ключа CH-49375 (2) и Torx®< > (1), затянуть гайку крепления опоры передней подвески с моментом затяжки 45 N·m (33 фунт-фута). |
| 5. | Уставить переднюю стойку в поворотный кулак. |
| 6. | Установить гайки и болты (1) поворотного кулака и затянуть их с моментом затяжки 90 N·m (66 фунт-футов) + 60–70°. |
| 7. | Установить гайку вала тяги стабилизатора (1) и затянуть ее с моментом 65 N·m (48 фунт-футов). |
| 8. | Прикрепить тормозной шланг (1) к стойке. |
| 9. | Установить переднее колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
| 10. | Опустить автомобиль. |
| 11. | Установить крышку в проем верхней удлинительной передней панели. См. Замена крышки верхней консольной части приборной панели . |
