Замена рулевой колонки





Процедура демонтажа
1. Снять нижнюю декоративную крышку панели приборов. См. Замена крышки нижней декоративной подушки приборной панели .
2. Снять промежуточный рулевой вал. См. Замена промежуточного вала рулевой колонки .
3. Снять модуль надувной подушки с рулевого колеса. См.Замена модуля подушки безопасности рулевого колеса .
4. Снять рулевое колесо. См. Замена рулевого колеса .
5. Снимите верхнюю декоративную крышку рулевой колонки. См. Замена верхней декоративной крышки рулевой колонки .
6. Снимите нижнюю декоративную крышку рулевой колонки. См.Замена нижней декоративной крышки рулевой колонки .
7. Снять датчик углового положения рулевого колеса. См. Замена датчика угла поворота рулевого вала .
8. Снять обмотку модуля надувной подушки безопасности в рулевом колесе. См. Замена катушки надувной подушки безопасности на рулевом колесе .
9. Снять переключатель сигналов поворота. См. Замена переключателя указателей поворотов .
10. Снять переключатель стеклоочистителя и омывателя ветрового стекла. См. Замена переключателя очистителя и омывателя лобового стекла .
11. Снять кронштейн переключателя сигналов поворота. См. Замена скобы переключателя указателей поворотов.
12. Демонтировать корпус переключателя зажигания и пуска двигателя. См. Замена корпуса переключателя зажигания и пуска двигателя
13. Отсоедините все требуемые электрические разъемы.
Примечание: Установить соединительные накладки между кронштейном рычага наклона и основанием рулевой колонки во избежание развала рубашки рулевой колонки. Во время демонтажа и монтажа рулевой колонки рычаг наклона ДОЛЖЕН находиться в положении LOCK (FULL UP) для обеспечения прочности кронштейна рычага наклона. Также следует установить соединительные накладки вокруг рычага наклона и рубашки рулевой колонки, чтобы рычаг наклона оставался в положении LOCK. Не сгибать энергопоглащающие ленты рулевой колонки, расположенные на верхнем крепежном кронштейне рулевой колонки.
14. Установить соединительные накладки, как описано выше.

          2027642

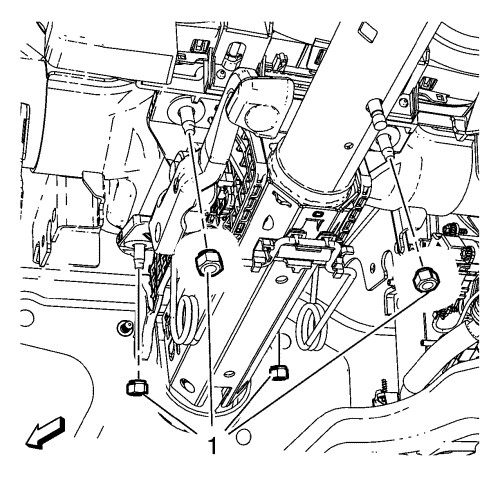

15. Снять и УДАЛИТЬ В ОТХОДЫ гайки (1) рулевой колонки.

          2027643
16. Демонтируйте рулевую колонку (1).

          2538054

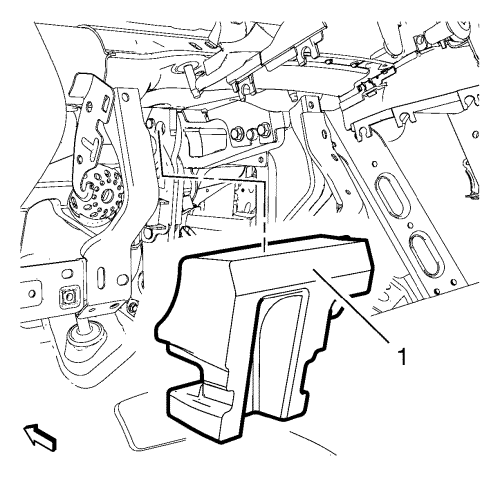

17. При необходимости демонтировать изолятор рулевой колонки (1).

Процедура установки
          2538054
1. Установить изолятор рулевой колонки (1).

          2027643
Примечание:
• Перед применением окончательного усилия затяжки все гайки следует сначала наворачивать от руки.
• Во время монтажа не сгибать энергопоглащающие ленты рулевой колонки, расположенные на верхнем крепежном кронштейне рулевой колонки.
2. Установить рулевую колонку (1).
Предупреждение: См. Предупреждение о фиксаторе с затягиванием до предела текучести

Осторожно: См. Предупреждение о крепежных деталях .

          2027642
3. Установить НОВЫЕ гайки (1) рулевой колонки. Затянуть гайки рулевой колонки с моментом 22 N·m (16 фунт-футов) + 45°.


4. Снять соединительные накладки.
5. Подсоединить все требуемые электрические разъемы.
6. Установить корпус переключателя зажигания и пуска двигателя. См. Замена корпуса переключателя зажигания и пуска двигателя
7. Установить кронштейн переключателя сигналов поворота. См. Замена скобы переключателя указателей поворотов.
8. Установить переключатель стеклоочистителя и омывателя ветрового стекла. См. Замена переключателя очистителя и омывателя лобового стекла .
9. Установить переключатель сигналов поворота. См. Замена переключателя указателей поворотов .
10. Установить обмотку модуля надувной подушки безопасности в рулевом колесе. См. Замена катушки надувной подушки безопасности на рулевом колесе .
11. Установить датчик углового положения рулевого колеса. См. Замена датчика угла поворота рулевого вала .
12. Установите нижнюю декоративную крышку рулевой колонки. См. Замена нижней декоративной крышки рулевой колонки .
13. Установите верхнюю декоративную крышку рулевой колонки. См. Замена верхней декоративной крышки рулевой колонки .
14. Установите рулевое колесо. См. Замена рулевого колеса .
15. Установить модуль надувной подушки безопасности в рулевом колесе. См. Замена модуля подушки безопасности рулевого колеса .
16. Установить промежуточный рулевой вал. См. Замена промежуточного вала рулевой колонки .
17. Установить нижнюю декоративную крышку панели приборов. См. Замена крышки нижней декоративной подушки приборной панели .
18. Откалибровать датчик углового положения рулевого колеса. См. Калибровка модуля управления рулевого управления с усилителем .
