Информация по обслуживанию

1.	Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .

2.	Повернуть передние колеса в положение «строго прямо» и зафиксировать рулевое колесо, исключив его перемещение.

3.	Снять и УТИЛИЗИРОВАТЬ нижний болт (1) промежуточного вала рулевого управления.

4.	Отсоедините промежуточный вал рулевого управления от рулевого механизма.

7.	Снимите изолятор переднего отсека, если таковой имеется. См. Замена изолятора переднего отсека .

8.	Снимите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : 2.0L дизельный LNP → LDE, LXT, LXV, L2W, 2H0, LFH .

9.	Открутить внешнюю поперечную рулевую тягу системы рулевых тяг от поворотного кулака. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .

10.	Снимите нижнюю шайбу стойки стабилизатора (2) с обеих сторон.

11.	Снимите стойку стабилизатора (1) со стержня стабилизатора.

12.	Снимите вал (1) тяги стабилизатора со стабилизатора.

13.	Выверните 2 болта (1) крепления бокового щитка двигателя с обеих сторон.

14.	Выверните 4 болта (1) крышки переднего части моторного отсека.

15.	Снимите передние (1) и задние (2) болты монтажного крепления коробки передач.

16.	Выкрутить 2 болта (2) крепления рамы задней подвески.

Снимите элементы усиления задней рамы (1).

17.	Выполнить сборку переходника CH-49289 ; порядок сборки см. в прилагаемой инструкции.

18.	Установить и отрегулировать гидравлический подъемник относительно рамы CH-904 и переходника CH-49289 (2) на раме подвески (1). Отогните переднюю крышку.

19.	Опустить раму подвески не более чем на 55 мм (2,165 дюйма).

Примечание: Защелки разъема труднодоступны.

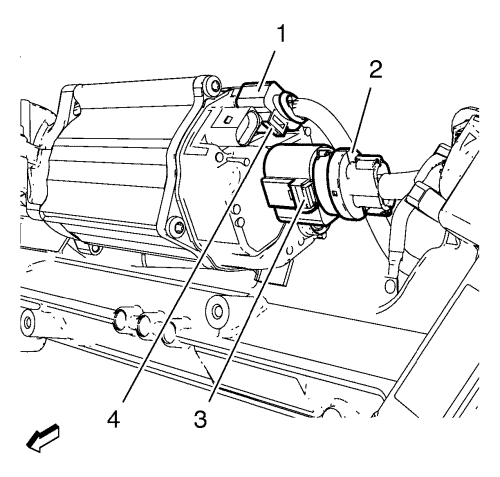

20.	Отсоединить электрический разъем (3).

20.1

Открыть замок (2), выполняя передвижение в направлении стрелки, воспользуйтесь соответствующей отверткой.

20.2

Надавите на фиксатор (1) и снимите электрический разъем, воспользуйтесь соответствующей отверткой.

21.	Отсоединить электрический разъем (2).

21.1

Осторожно приподнимите защелку (3), используя угловую отвертку.

22.	Отсоединить электрический разъем (1).

22.1

Осторожно приподнимите защелку (4), используя угловую отвертку.

23.	Аккуратно отсоединить 2 разъема (3) жгута проводов от рулевого механизма с помощью подходящего инструмента.

24.	Отверните 2 болта держателя жгута проводов (4).

26.	Снимите держатель жгута проводов (1) с рулевого механизма.

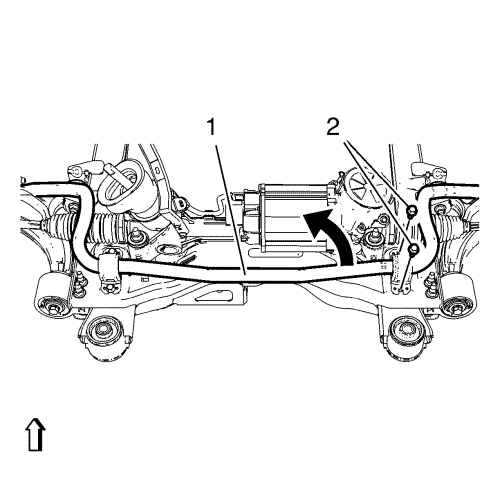

27.	Отвернуть и ВЫБРОСИТЬ 2 болта (2) крепления опорной подушки правого вала (1) стабилизатора.

Подвесьте стержень стабилизатора (1) на кузов.

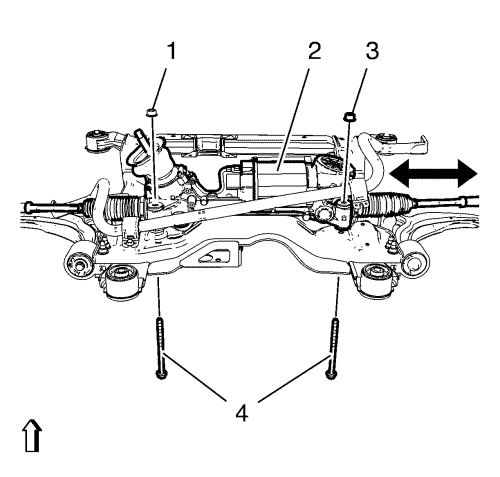

28.	Отверните и ВЫБРОСИТЕ 2 болта рулевого механизма (4) и гайки (1, 3) с передней рамы подвески.

29.	Осторожно снимите рулевой механизм (2) через правую колесную арку.

30.	При необходимости замените сборочные детали:

•

Заменить внутреннюю поперечную рулевую тягу. См. Замена внутренней поперечной рулевой тяги : Электронное рулевое управление → Гидравлический сервоусилитель рулевого управления .

•

Заменить сильфон рулевого механизма. См. Замена кожуха рулевого механизма .

Примечание: Проверьте правильность укладки проводки для обеспечения правильности монтажа.

1.	Осторожно вставьте рулевой механизм (2) через правую колесную арку и установите рулевой механизм в монтажное положение.

2.	Предварительно затянуть НОВЫЕ болты промежуточного вала рулевого механизма (4) и гайки (1, 3) с моментом 110 N·m (81 фунт-футов).

3.	Затянуть НОВЫЕ болты и гайки промежуточного вала рулевого механизма на дополнительные 150–165°, используя угломер EN-45059 .

4.	Установить и затянуть 2 болта держателя жгута проводов (4) с моментом 9 N·m (80 фунт-дюймов).

5.	Затянуть держатель жгута проводов (1) на рулевом механизме.

Примечание: Защелки разъема труднодоступны.

6.	Подсоедините электрический разъем (1) так, чтобы послышался щелчок.

7.	Подсоедините электрический разъем (2) так, чтобы послышался щелчок.

Примечание: Защелки разъема труднодоступны.

8.	Подсоедините электрический разъем (3) так, чтобы послышался щелчок.

9.	Толкающим движением до щелчка отведите замок (2) в направлении, противоположном стрелке.

10.	Установить вал стабилизатора (1) и кронштейн на раму подвески.

11.	Установить и предварительно затянуть НОВЫЕ зажимные винты втулки с правой стороны стабилизатора (2) с моментом 22 N·m (16 фунт-футов).

12.	Затянуть НОВЫЕ болты зажимные винты втулки стабилизатора дополнительно на 30°, используя угломер EN-45059 .

13.	Извлечь установочные штифты (1) из переходника CH-49289 .

14.	Осторожно поднять раму (1) с помощью переходника (2) СН-49289 .

Примечание: ЗАПРЕЩАЕТСЯ повторно использовать болты

15.	Установите элементы усиления рамы (1).

16.	Завернуть 2 задних болта (2) рамы и затянуть их с моментом 160 N·m (118 фунт-футов).

17.	Ввернуть передний болт (1) крепления коробки передач и затянуть его с моментом 100 N·m (74 фунт-фута).

18.	Ввернуть болт (2) монтажного кронштейна коробки передач и затянуть его с моментом 100 N·m (74 фунт-фута).

19.	Установить и затянуть 2 болта (1) крепления бокового щитка двигателя на обеих сторонах.

20.	Установите и затяните 4 болта (1) крышки передней части моторного отсека.

21.	Установите изолятор переднего отсека, если таковой имеется. См. Замена изолятора переднего отсека .

22.	Установите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : 2.0L дизельный LNP → LDE, LXT, LXV, L2W, 2H0, LFH .

23.	Затянуть внешнюю поперечную рулевую тягу системы рулевых тяг на поворотном кулаке. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .

24.	Установить и затянуть нижнюю гайку стойки стабилизатора (2) с обеих сторон до момента 35 N·m (26 фунт-футов).

26.	Установить НОВЫЙ нижний болт промежуточного вала рулевого механизма и предварительно затянуть его с моментом 25 N·m (18 фунт-футов).

27.	Затянуть НОВЫЙ нижний болт промежуточного вала рулевого механизма на дополнительные 180–195°, используя угломер EN-45059 .

28.	Установить колесные диски в сборе с шинами. См. Демонтаж и установка шины и диска .

29.	Подсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .

30.	Проверьте и отрегулируйте углы установки колес. См. Измерение соосности колес .

31.	Установите по центру датчик угла поворота рулевого вала и получите данные от мягкого усиления конечного положения руля. См. Калибровка модуля управления рулевого управления с усилителем .

32.	Запрограммируйте модуль управления рулевым управлением с усилителем. См. Модуль рулевого управления с сервоусилителем Программирование и настройка : Электронное рулевое управление .

33.	Запрограммировать энергозависимую память. См. Программирование энергозависимой памяти .

Замена рулевого механизма (Электронное рулевое управление)

Специальный инструмент

Процедура демонтажа

Процедура установки
