Orlando |
||||||||
|
|
|
|||||||
| 1. | Снять заднюю консоль переднего пола. См. Замена задней консоли переднего пола . |
| 2. | Снять заднее сиденье. См. Заднее сиденье, замена : 60 % сиденье → 40 % сиденье . |
| 3. | Снять нижнюю декоративную накладку с центральной стойки. См. Замена нижнего декоративного молдинга средней стойки . |

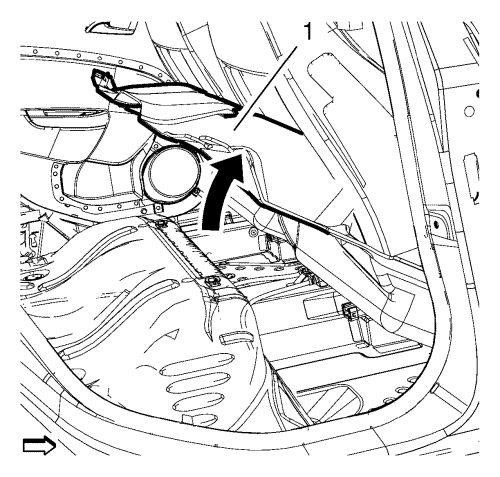

| 4. | Частично снять коврик пола заднего отсека (1). |

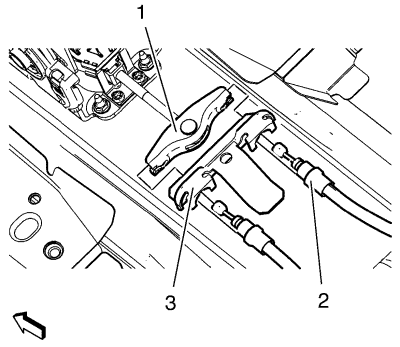

| 5. | Снять трос (2) стояночного тормоза с рычага (1) стояночного тормоза. |
| 6. | Снять трос стояночного тормоза (2) с кронштейна (3) троса стояночного тормоза. |

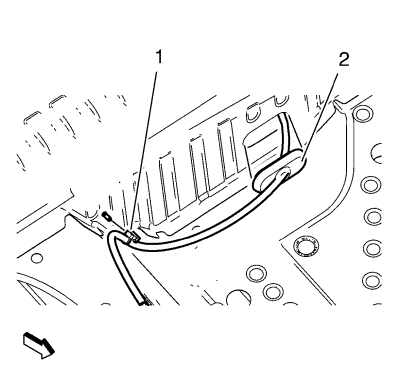

| 7. | Снять зажим (1) троса стояночного тормоза. |
| 8. | Снять уплотнение (2) троса стояночного тормоза. |

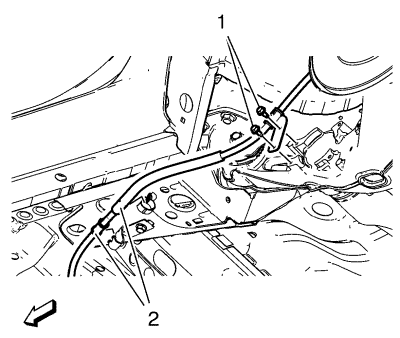

| 9. | Снять болт (1) крепления кожуха троса стояночного тормоза. |
| 10. | Освободить из зажима трос стояночного тормоза. |

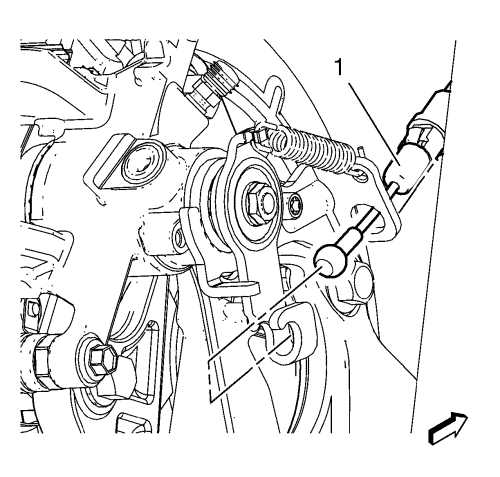

| 11. | Извлечь трос стояночного тормоза (1) из суппорта заднего тормозного механизма. |
| 1. | Установить трос (1) стояночного тормоза в суппорт заднего тормозного механизма. |
| 2. | Закрепить в зажимах трос (2) стояночного тормоза. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 3. | Установить болт (1) крепления кожуха троса стояночного тормоза. Затянуть болт с моментом 10 N·m (89 фунт-дюймов). |
| 4. | Установить уплотнение (2) троса стояночного тормоза. |
| 5. | Установить зажим (1) троса стояночного тормоза. |
| 6. | Установить трос стояночного тормоза (2) в кронштейн (3) троса стояночного тормоза. |
| 7. | Установить трос (2) стояночного тормоза в рычаг (1) стояночного тормоза. |
| 8. | Установить заднее половое покрытие (1). |
| 9. | Установить нижнюю декоративную накладку на центральную стойку. См. Замена нижнего декоративного молдинга средней стойки . |
| 10. | Установить заднее сиденье. См. Заднее сиденье, замена : 60 % сиденье → 40 % сиденье . |
| 11. | Установить заднюю консоль переднего пола. См. Замена задней консоли переднего пола . |
