Замена внутренней панели центральной стойки (Сварка)


Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Процедура демонтажа
Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения .
Предупреждение: См. Классификация столкновений Предупреждение .
Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение .
1. Отключить систему SIR. См. Включение и отключение SIR .
2. Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание .
6. Найдите и закройте все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.

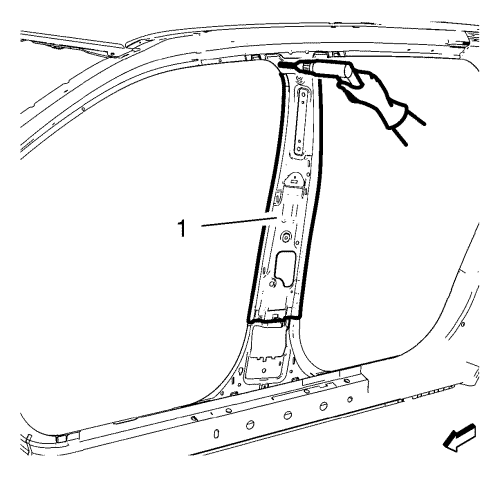

          2505476
7. Высверлите все заводские швы внутренней панели (1) центральной стойки.

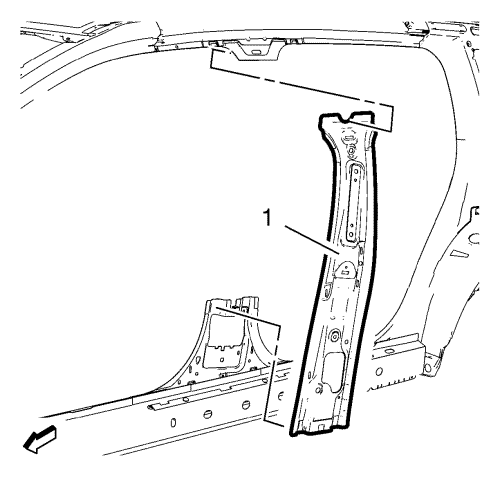

          2505477
8. Снимите поврежденную внутреннюю панель (1) центральной стойки кузова.

Процедура установки

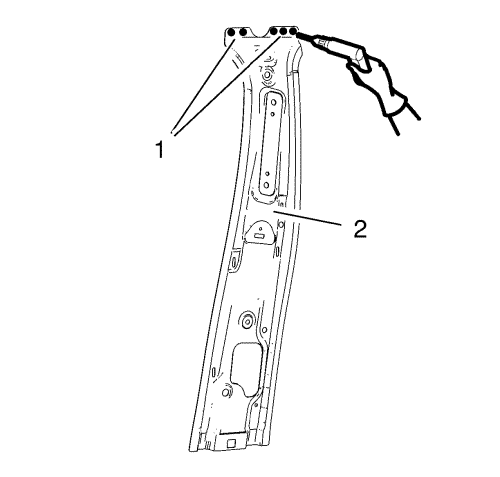

          2505478
1. Сделать 8 мм (5/16 дюйма)отверстия вдоль верхней кромки (1) внутренней панели (2) центральной стойки как указано на исходной панели.
2. Очистите и подготовьте к сварке контактные поверхности.

          2505477
3. Установите на автомобиль внутреннюю панель (1) центральной стойки.
4. Проверьте подгонку этой панели.
5. Закрепите внутреннюю панель (1) центральной стойки кузова в нужном положении с помощью струбцин.

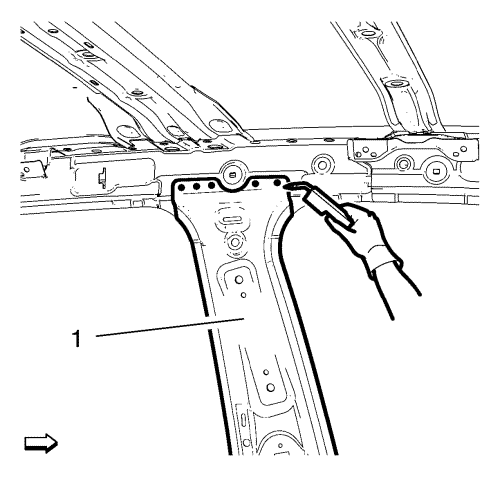

          2505479
6. Приварите внутреннюю панель (1) центральной стойки по месту.

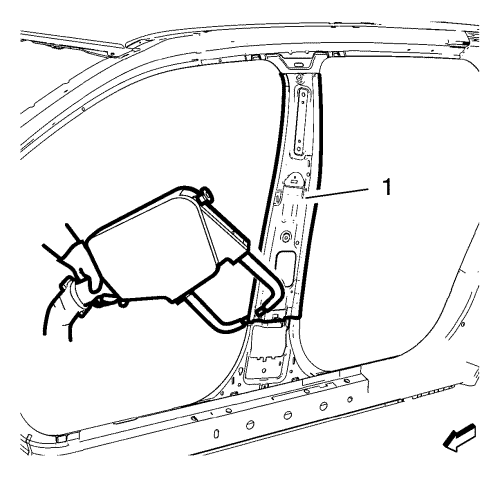

          2505481
7. Приварите внутреннюю панель центральной стойки кузова (1) методом точечной сварки.
8. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание .
9. Покрасьте отремонтированный участок.
10. Установите на место все задействованные панели и детали.
11. Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .
12. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR .
