Замена отделки задней боковой двери

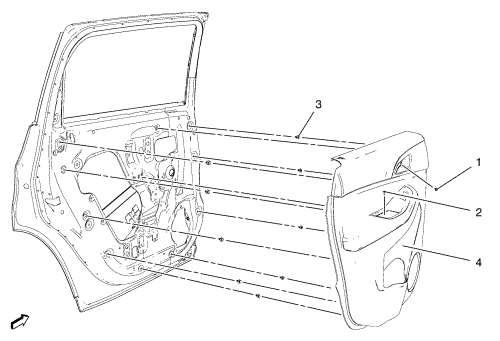

2506197

Выноска	Название компонента
Специальный инструмент BO-38778 Съемник зажима декоративной панели двери Эквивалентные местные инструменты см. Специальный инструмент .
1	Винт внутренней ручки задней боковой двери Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие". Процедура Чтобы помочь снять винт потяните ручку назад и снимите колпачок. Чтобы открыть колпачок используйте подходящий инструмент.
2	Винт вытяжной ручки задней боковой двери
3	Зажим декоративной панели задней боковой двери (кол-во: 9 шт.)
4	Блок панели отделки задней боковой двери Процедура 1. Для расцепления нажмите движением наверх на кабель фиксатора замка двери. 2. Отсоединить электрические разъёмы. 3. Используйте только съемник BO-38778 для расцепления зажимов дверной накладки от двери. НЕ пытайтесь расцепить зажимы тяговым движением за карман для дорожной карты, поскольку это может привести к перекосу декоративной панели.
