Информация по обслуживанию

Orlando

Замена кожуха отопителя и испарителя кондиционера

Выноска

Название компонента

Предварительные процедуры

1. Открутить шланг испарителя воздушного кондиционера от термического расширительного клапана испарителя. См. Шланг испарителя кондиционера воздуха в сборе Замена : 2.0L дизельный LNP → 1.6 л LDE, LLU, LXV, 1.8 л 2H0 и LUW и LFH → 2.4 л. LAF .
2. Снимите крепежную пластину приборной панели. См. Замена соединительной тяги панели приборов .

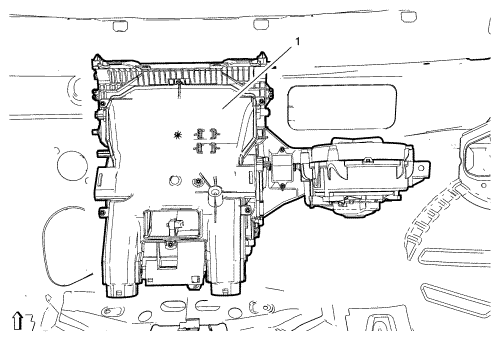

Кожух обогревателя и испарителя кондиционера

Процедура

     1. Снять жгут проводов модуля кондиционера. См. Замена жгута проводов модуля кондиционирования воздуха : Автомобиль с правым рулем → Автомобиль с левым рулем .
     2. Снимите корпус впускного воздуховода. См. Замена корпуса воздухозаборника
     3. Снять левый нижний датчик температуры воздуха в салоне. См. Замена датчика внутренней температуры - Слева внизу : Автомобиль с правым рулем → Автомобиль с левым рулем .
     4. Снять привод термоклапана. См. Замена исполнительного органа термоклапана : Автомобиль с правым рулем → Автомобиль с левым рулем .
     5. Снимите кулачок управления режимом. См. Замена кулачка выбора режимов : Автомобиль с правым рулем → Автомобиль с левым рулем .
     6. Снять левый верхний датчик температуры воздуха в салоне. См. Замена датчик внутренней температуры - Слева вверху : Автомобиль с правым рулем → Автомобиль с левым рулем .
     7. Снять датчик температуры хладагента системы кондиционирования с правой стороны. См. Замена датчика хладагента системы кондиционирования с правой стороны : Автомобиль с правым рулем → Автомобиль с левым рулем .
     8. Снять блок управления двигателем вентилятора системы отопления, вентиляции и кондиционирования. См. Замена модуля управления двигателем вентилятора : Автомобиль с левым рулем → Автомобиль с правым рулем .
     9. Снять радиатор отопителя. См. Замена теплообменника отопителя .
